RTA Renault Scenic 2: Treuil de roue de secours : Dépose - Repose
|
Couples de serrage
|
| vis de treuil de roue de secours 21 N.m |
Risque de destruction du mécanisme du treuil de roue de secours.
DÉPOSE
- Rabattre le cache bagage (si nécessaire).
- Déposer le tapis de sol.
- Basculer le siège arrière droit en position assise (si nécessaire).
- ne pas trav ailler sur une fosse,
- ne pas lever le véhicule.

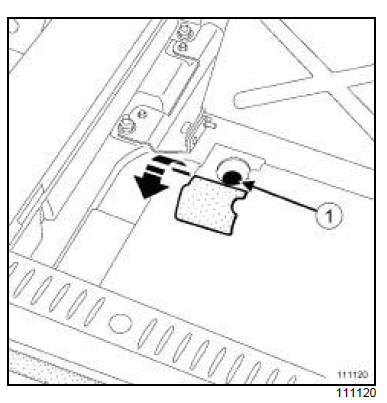

- Déposer l'obturateur.
- Desserrer la vis (1) .
- Appuyer sur le verrou de la roue de secours.
- Tourner le verrou de la roue de secours d'un quart de tour.
- Déposer la roue de secours.
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir 02A, Moyen de levage, Pont à prise sous caisse).

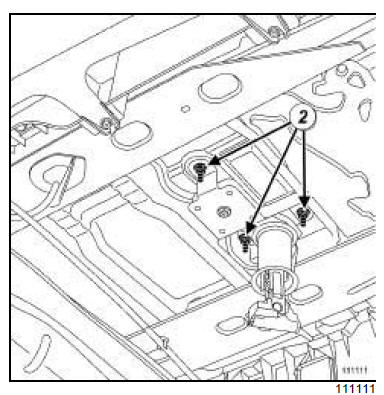

- Déposer :
- les écrous de fixation du treuil de roue de secours (2) ,
- le treuil de roue de secours.
REPOSE
- Procéder dans l'ordre inverse de la dépose.
- Serrer au couple les vis de treuil de roue de secours (21 N.m).
