RTA Renault Scenic 2: F4R, et 770 ou 771 ou 776, et conditionnement air ou condt d'air regule - F9Q, et conditionnement air ou condt d'air regule
Couples de serrage
|
vis du galet tendeur 50 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches du moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la partie avant de l'écran de pasage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

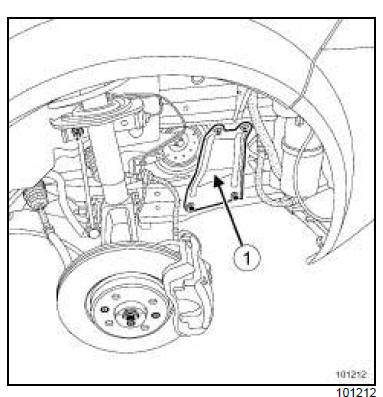

- Déposer le renfort latéral droit (1) .

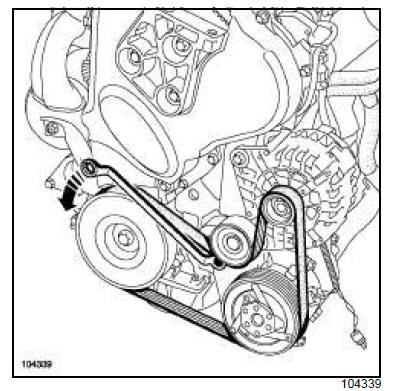

- Faire pivoter le galet tendeur automatique de la courroie d'accessoires dans le sens antihoraire à l'aide d'une clé de 16 mm.
- Déposer :
- la courroie d'accessoires,
- le galet tendeur.
REPOSE
- Nettoyer à la brosse les vés de la poulie de vilebrequin pour éliminer tout dépôt.
- Reposer :
- le galet tendeur,
- la courroie d'accessoires.
- Serrer au couple la vis du galet tendeur (50 N.m).
- Effectuer deux tours de vilebrequin pour positionner correctement la courroie d'accessoires.
- Procéder dans l'ordre inverse de la dépose.
- Reposer :
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- les caches du moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
