RTA Renault Scenic 2: Pédale d'embrayage : Dépose - Repose
DIRECTION A GAUCHE
Couples de serrage |
écrous de platine du pédalier de débrayage 2,1 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le carter inférieur gauche (voir (voir 5, Mécanismes et accessoires) ),
- le conduit d'air (1) .
- Déposer le contacteur gris (2) de début de course en effectuant un quart de tour.
- Débrancher le connecteur du contacteur (2) .
- Déposer le contacteur vert (3) de fin de course en effectuant un quart de tour.
- Débrancher le connecteur du contacteur (3) .
- Déposer la rotule de l'émetteur d'embrayage de la pédale (4) .
- Débrancher le connecteur du capteur de position de la pédale d'embrayage.
- Déposer le capteur de position de la pédale d'embrayage.
- Retirer les trois écrous (5) du pédalier de débrayage.
- Extraire le pédalier de débrayage.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de platine du pédalier de débrayage (2,1 daN.m).
- Tirer impérativement sur l'extrémité des capteurs
pour les positionner au minimum.
Les capteurs de position de la pédale de débrayage possèdent un réglage automatique qui s'adaptent à la position de la pédale.
- Positionner les contacteurs dans leur logement.
- Effectuer un quart de tour dans le sens horaire.
- Rebrancher les deux contacteurs de la pédale de débrayage.
DIRECTION A DROITE
Couples de serrage |
écrous de platine du pédalier de débrayage 2,1 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.
- Déposer :
- les caches moteur,
- la grille d'auvent ( (voir 85A, Essuyage - Lavage) ).

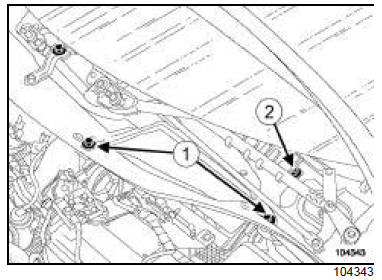

- Déposer :
- les deux vis de fixation (1) de l'écran d'accès filtre à air,
- l'écran d'accès filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- la batterie,
- le bac à batterie,
- le calculateur avec son support,
- le conduit de sortie de filtre à air.
- Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.
JH3 ou JR5
- Soulever l'agrafe (3) .
- Tirer d'un cran la canalisation de commande d'embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main pour vider l'émetteur et la canalisation.
- Soulever l'agrafe (4) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
ND0
- Appuyer sur l'agrafe (5) avec la main tout en tirant sur le tuyau.
- Tirer d'un cran la canalisation de commande embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner le pédale à la main (pour vider l'émetteur et la canalisation).
- Soulever l'agrafe (5) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
Dans le compartiment habitacle
- Déposer le contacteur gris (6) de début de course en effectuant un quart de tour.
- Débrancher le connecteur du contacteur (6) .
- Déposer le contacteur vert (7) de fin de course en effectuant un quart de tour.
- Débrancher le connecteur du contacteur (7) .
- Placer un chiffon sous l'émetteur.
- Retirer les agrafes des raccords sur l'émetteur (8) .
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.
- Déposer la rotule de l'émetteur d'embrayage de la pédale.
- Débrancher le connecteur du capteur de position de la pédale d'embrayage.
- Déposer le capteur de position de la pédale d'embrayage.
- Retirer les quatre écrous de la platine de débrayage.
- Extraire l'ensemble " pédalier - émetteur " .
- Déposer l'émetteur du pédalier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonette).
REPOSE
- Vérifier l'état des joints.
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de platine du pédalier de débrayage (2,1 daN.m).
- Tirer impérativement sur l'extrémité des capteurs
pour les positionner au minimum.
Les capteurs de position de la pédale de débrayage possèdent un réglage automatique qui s'adapte à la position de la pédale.
- Positionner les contacteurs dans leur logement.
- Effectuer un quart de tour dans le sens horaire.
- Rebrancher les deux contacteurs de la pédale de débrayage.
- Effectuer la purge de la commande d'embrayage (voir 37A, Commandes d'éléments mécaniques, Circuit d'embrayage : Purge)
