RTA Renault Scenic 2: K4M, et 761 ou 782
Outillage spécialisé indispensable |
Mot. 1672 Support moteur inférieur. |
Mot. 1453 Support d'ancrage moteur à réglages multiples, avec sangles de maintien. |
Mot. 1669 Montage du poussoir de contre- came |
Mot. 1453-01 Ecrou manivelle complémentaire au support de levage moteur Mot. 1453. |
Mot. 1490-01 Blocage et calage des poulies d'arbres à cames. |
Mot. 1573 Support de culasse |
Mot. 104 Pieds de centrage de joint et de culasse |
Mot. 1513 Outil de repose de joint à lèvre étanchéité électrovanne du déphaseur d'arbre à cames. |
Ele. 1382 Coffret clés à bougies 16 & 21 mm couple 1,75 & 28 N.m + adaptateur carré 9-9,52 pour clé Ele. 1086 |
Mot. 1632 Outil de mise en place joint "PTFE" d'arbre à cames |
Mot. 1487 Outil de repose des couvercles d'arbres à cames diamètre 57 mm. |
Mot. 1488 Outil de repose des couvercles d'arbres à cames diamètre 43 mm. |
Matériel indispensable |
outillage d'épreuve de culasse |
Couples de serrage |
vis de fixation nº22, 23, 20, 13 du couvre culasse 12 N.m |
vis de fixation du décanteur d'huile 15 N.m |
vis de l'electrovanne du déphaseur d'arbre à cames 10 N.m |
bougies 25 à 30 N.m |
vis de fixation des bobines (si trous déjà taraudés) 12 N.m |
vis de fixation des bobines (si trous non taraudés) 15 N.m |
vis de fixation du capteur de position d'arbre à cames 10 N.m |
vis de fixation du répartiteur d'admission 9 N.m |
vis de fixation du cache batterie 4 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les caches moteur,
- le protecteur sous moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis de fixations (1) de l'écran d'accès filtre à air,
- l'écran d'accès filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixations (3) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose ,
- la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose) ,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
- Vidanger le circuit de refroidissement moteur (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Mettre en place le support moteur (1) (Mot. 1672).
- Déposer l'outil (Mot. 1453) et l'outil (Mot. 1669).
- Déposer les poulies d'arbres à cames à l'aide de l'outil (2) Mot. 1669 (Mot. 1669) de blocage des poulies d'arbres à cames.
- Déposer :
- le protecteur de rampe d'injection,
- le tuyau d'alimentation en carburant sur la rampe d'injection.
- Ecarter le tuyau d'alimentation en carburant.
- Déposer la vis de fixation (4) de la patte.
- Ecarter la patte.
- Déposer les vis de fixation (5) de support de faisceau électrique.
- Débrancher :
- le connecteur (6) de la sonde de température d'eau,
- les Durits du boîtier d'eau à l'aide de l'outil (Mot.1453) ou (Mot. 1453-01) ou (Mot. 1490-01) ,
- le tuyau de dépression (7) de l'amplificateur de freinage coté répartiteur d'admission.
- Ecarter l'ensemble patte-faisceau.
- Débrancher :
- les connecteurs (8) des bobines d'allumage,
- le connecteur (9) du capteur de température d'air,
- le connecteur (10) de l'électrovanne de déphaseur d'arbre à cames,
- le connecteur (11) du capteur de pression du répartiteur d'admission,
- le tuyau (12) de l'électrovanne de recirculation des vapeurs d'essence.
- Débrancher :
- le connecteur (13) du capteur de position d'arbre à cames,
- le connecteur de la sonde à oxygène du catalyseur amont.
- Débrancher le connecteur (14) des injecteurs.
- Déclipper l'agrafe (15) .
- Ecarter le faisceau électrique.
- Déposer :
- les bobines d'allumages,
- les bougies,
- l'électrovanne de déphaseur,
- le capteur de position d'arbre à cames.
- Déposer :
- la patte de levage (16) ,
- les vis de fixation du répartiteur d'admission (17) ,
- le répartiteur d'admission.
- Déposer :
- les vis de fixation (18) de la béquille catalyseur-boîte de vitesses,
- la béquille catalyseur-boîte de vitesses,
- les écrous de fixation (19) de la ligne d'échappement.
- Ecarter la ligne d'échappement.
- Déposer les poulies des arbres à cames à l'aide de l'outil (Mot. 1490-01).
- Déposer :
- les vis de fixation (21) du décanteur d'huile,
- le décanteur d'huile.
- Déposer :
- les vis de fixation du couvre culasse,
- décoller le couvre culasse verticalement en tapant sur les oreilles (22) à l'aide d'un jet en bronze.
- Déposer les arbres à cames d'admission et d'échappement.
- Déposer :
- les linguets (23) ,
- les butées hydraulique (24) .
- Déposer :
- les vis de fixation de la culasse,
- la culasse.
- Mettre la culasse sur le support culasse (Mot. 1573).
- Déposer le joint de culasse du carter-cylindres.
I - NETTOYAGE DE LA CULASSE
Mettre pendant l'opération :
- des lunettes,
- des gants.
- Nettoyer les plans de joint avec du produit DÉ- CAPJOINT pour dissoudre la partie du joint restant collée.
- Appliquer le produit sur la partie à nettoyer ; attendre environ une dizaine de minutes puis enlever les résidus avec une spatule en bois.
Nettoyer la culasse avec soin pour éviter que des corps étrangers soient introduits dans les canalisations d'amenée et de retour d'huile.
Le non respect de cette consigne risque d'entraîner l'obturation des différents conduits d'amenée et de retour d'huile, pouvant provoquer une destruction rapide du moteur.
II - VÉRIFICATION DU PLAN DE JOINT
- Vérifier qu'il n'y ait pas de déformation du plan de
joint à l'aide d'une règle et d'un jeu de cales.
Déformation maximale : 0,05 mm
- Epreuver la culasse pour détecter une fissure éventuelle à l'aide de l'outillage d'épreuve de culasse.
- Pour la méthode de déshabillage de la culasse (voir Culasse : Rhabillage) (NT 3784A, 10A, Ensemble moteur et bas moteur).
- Placer les pistons à mi-course pour éviter tout contact avec les soupapes lors du remontage des arbres à cames.
- Dégraisser impérativement :
- la face de combustion de la culasse,
- la face de combustion du carter-cylindres.
- Vérifier la présence de la douille de centrage (25) sur le carter-cylindres.
- Mettre en place sur le carter-cylindres l'outil (Mot.104) (26) .
REPOSE
- Mettre en place le joint de culasse neuf.
- Reposer la culasse.
- Effectuer le contrôle des vis de serrage de la culasse (voir 11A, Haut et avant moteur, Serrage culasse) .
- Serrer la culasse (voir 11A, Haut et avant moteur, Serrage culasse) .
- Réamorcer les butées hydrauliques (les butées hydrauliques
peuvent se vider après un temps de dépose
prolongée).
Pour vérifier s'il faut les réamorcer, appuyer sur le haut de la butée (27) avec le pouce.
S'il y a enfoncement du piston de la butée :
- plonger les butées dans un récipiant plein de gazole,
- remonter les butées hydrauliques.
- Reposer :
- les linguets,
- les arbres à cames en huilant les paliers.
I - REPÉRAGE DES ARBRES À CAMES

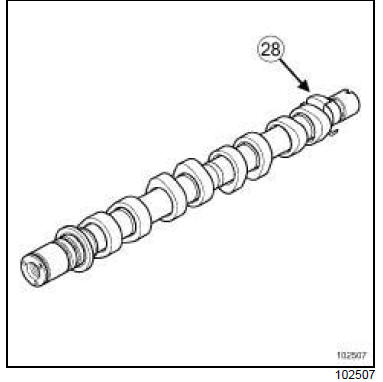

Arbre à cames d'admission
(28) L'arbre à cames d'admission est équipé de la cible du capteur d'arbre à cames.
Arbre à cames d'échappement
(29) L'arbre à cames d'échappement est équipé de la came carré.
- Amener la goupille (30) de l'outil (Mot. 1669) en butée au fond de la rainure en devissant la vis (31) .
- Mettre en place l'outil (Mot. 1669) sur le couvre culasse, en positionnant correctement le pion (32) dans le trou (33) du couvre culasse.
- Fixer l'outil (Mot. 1669) pour couvre culasse à l'aide des vis (34) .
- Visser la vis (35) jusqu'à amener la goupille (36) en butée au fond de la rainure.
- Mettre en place la vis de l'outil (Mot. 1669) à la place de la vis initiale en (37) pour maintenir le poussoir en position compressée.
- Dévisser la vis (38) jusqu'à amener la goupille (39) en butée en fond de la rainure.
- Déposer l'outil (Mot. 1669) du couvre culasse.
- Positionner les rainures des arbres à cames horizontalement et décalées vers le bas.
- Appliquer à l'aide d'un rouleau (à crépi) de la LOCTITE 518 sur le plan de joint du couvre culasse des arbres à cames jusqu'à ce que le plan de joint soit rougeâtre.
- Retirer, à l'aide d'un chiffon, la LOCTITE 518 se trouvant en (40) sur les six paliers du couvre culasse des arbres à cames.
- Reposer le couvre culasse des arbres à cames.
II - MÉTHODE DE SERRAGE
- Serrer dans l'ordre et aux couples :
- les vis de fixation 22, 23, 20, 13 du couvre culasse (8 N.m),
- les vis de fixation 1 à 12, 14 à 19, 21 à 24 du couvre culasse (12 N.m).
- Desserrer dans l'ordre les vis de fixation 22, 23, 20, 13.
- Serrer dans l'ordre et au couple les vis de fixation nº22, 23, 20, 13 du couvre culasse (12 N.m).
- Appliquer à l'aide d'un rouleau (à crépi) de la LOCTITE 518 sur le plan de joint jusqu'à ce que le plan de joint soit rougeâtre.
- Reposer le décanteur d'huile.

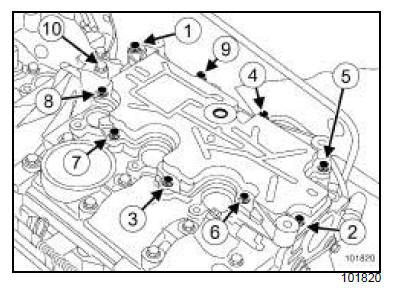

- Serrer dans l'ordre et au couple les vis de fixation du décanteur d'huile (15 N.m).
- Déposer la vis (10) de l'outil (Mot. 1669) pour décomprimer le poussoir.
- Reposer la vis initiale en mettant une goutte de LOCTITE FRENETANCH.
- Reposer :
- le joint d'étanchéité de l'électrovanne du déphaseur d'arbre à cames à l'aide de l'outil (Mot. 1513) (41) ,
- l'électrovane du déphaseur d'arbre à cames.
- Serrer au couple la vis de l'electrovanne du déphaseur d'arbre à cames (10 N.m).
- Mettre sur les quatre bobines d'allumage un cordon (42) de GRAISSE FLUOREE 82 00 168 855 d'un diamètre de 2 mm sur le pourtour intérieure du capuchon haute tension.
- Reposer les bougies.
- Serrer au couple les bougies (25 à 30 N.m) à l'aide du coffret de clés à bougies (Ele. 1382).
- Reposer les bobines.
- Serrer au couple :
- les vis de fixation des bobines (si trous déjà taraudés) (12 N.m) ,
- les vis de fixation des bobines (si trous non taraudés) (15 N.m).
- Reposer le capteur de position d'arbre à cames (43) équipé d'un joint neuf.
- Serrer au couple la vis de fixation du capteur de position d'arbre à cames (10 N.m)
- Remplacer systématiquement tous les joints d'étanchéité du répartiteur d'admission.

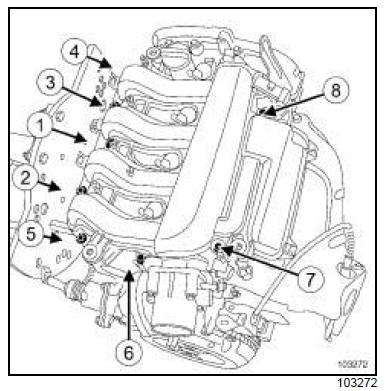

- Serrer dans l'ordre et au couple les vis de fixation du répartiteur d'admission (9 N.m).
III - REMPLACEMENT DES JOINTS D'ÉTANCHÉITÉ DES ARBRES À CAMES
- Le joint élastomère de ces moteurs est équipé d'une lèvre d'étanchéité plate (44) et d'un protecteur (45) (servant aussi au montage du joint sur le moteur).
1 - Mise en place du joint d'étanchéité de l'arbres à cames d'échappement
- Visser le goujon (48) de l'outil (Mot. 1632) sur l'arbre à cames.
- Mettre sur l'arbre à cames le protecteur équipé du joint d'étanchéité.
- Mettre en place la cloche (49) et l'écrou épaulé (50) de l'outil (Mot. 1632).
- Visser l'écrou épaulé jusqu'au contact de la cloche avec la culasse.
- Retirer l'écrou, la cloche, le protecteur et la tige filetée.
2 - Mise en place du joint d'étanchéité de l'arbre à cames d'admission
- Mettre sur l'arbre à cames le protecteur (51) équipé du joint d'étanchéité.
- Pousser au centre le protecteur pour coincer le joint dans son logement.
- Retirer le protecteur de joint en faisant attention à ne pas faire tomber le joint.
- Visser le goujon (52) de l'outil (Mot. 1632) sur l'arbre à cames.
- Mettre en place la cloche (53) et l'écrou épaulé (54) de l'outil (Mot. 1632).
- Visser l'écrou épaulé jusqu'au contact de la cloche avec la culasse.
- Retirer l'écrou, la cloche, le protecteur et la tige filetée.
IV - REPOSE
- Reposer la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose) .
- Reposer la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) ..
- Reposer :

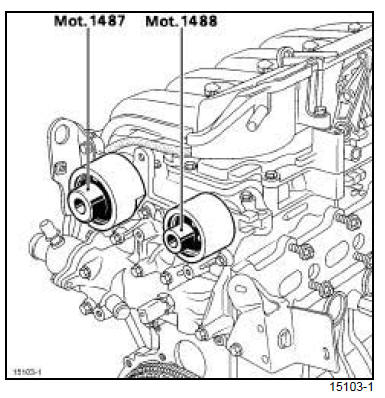

- les bouchons d'étanchéité neufs de l'arbre à cames d'admission à l'aide de l'outil (Mot. 1487) ,
- les bouchons d'étanchéité neufs de l'arbre à cames d'échappement à l'aide de l'outil (Mot. 1488) ;.
- Procéder dans l'ordre inverse de la dépose.
- Effectuer le remplissage du circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ...
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer la purge du circuit de refroidissement (voir Circuit de refroidissement : Purge) .
- Serrer au couple les vis de fixation du cache batterie (4 N.m).
K9K, et 722 ou 728
Outillage spécialisé indispensable Car. 1363 Jeu de leviers de dégarnissage. Mot. 1672 Support moteur inférieur. Mot. 1453 Support d'a ...F4R, et 770 ou 771
Outillage spécialisé indispensable Mot. 1672 Support moteur inférieur. Mot. 1509 Outil de blocage des pignons d'arbres à cames. Mot ...D'autres materiaux:
K9K, et 734 - F9Q, et 803 ou 804
Matériel indispensable
kit pour filtre à particules
kit pour double sortie d'échappement
outil de diagnostic
Nota :
La régénération forcée ne peut être réalisée
qu'apr&egra ...
DP0
Couples de serrage
vis de fixation du cache
batterie
0,4 daN.m
Le calculateur se situe derrière le passage de roue
gauche.
REMPLACEMENT
Nota :
Lors du remplacement du calculateur de la boîte
de vitesses automatique, charger dans la
m&eacu ...
Mécanisme du moteur
d'essuie lunette arrière :
Dépose - Repose
LUNETTE AR OUVRANTE
Couples de serrage
écrou extérieur du
mécanisme
6,5 N.m
écrou intérieur du mécanisme
4,5 N.m
écrou du porte raclette
d'essuie-vitre arrière
12 N.m
Le mé ...
