RTA Renault Scenic 2: Canalisation de commande d'embrayage : Dépose - Repose
RTA Renault Scenic 2 / Châssis / Commandes d'éléments mécaniques / Canalisation de commande
d'embrayage : Dépose -
Repose
JH3 ou JR5 ou ND0 ou PK4, et DIRECTION A GAUCHE
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache du moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les deux vis de fixation (1) de l'écran d'accès filtre à air,
- l'écran d'accès filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :

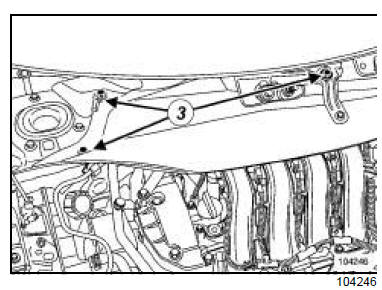

- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac de la batterie avec le calculateur d'injection,
- le boîtier de filtre à air (voir Boîtier de filtre à air : Dépose - Repose) (MR 370, 12A, Mélange carburé).
- Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur à l'aide d'une seringue.
JH3 ou JR5
- Soulever l'agrafe (6) .
- Tirer d'un cran la canalisation de commande d'embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main pour vider l'émetteur et la canalisation.
- Soulever l'agrafe (7) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
ND0
- Appuyer sur l'agrafe (8) avec la main tout en tirant sur le tuyau.
ATTENTION
Ne pas tirer sur l'agrafe. Toute erreur de manipulation
entraîne le remplacement du tuyau.
- Tirer d'un cran la canalisation de commande d'embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
- Appuyer sur l'agrafe (8) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
PK4
- Déposer :
- le protecteur sous moteur,
- le bouchon de purge (9) .
- Raccorder un tuyau transparent à l'orifice de purge relié à un récipient vide placé en-dessous de l'orifice de purge.
- Tourner dans le sens antihoraire l'extrémité (10) du cylindre récepteur jusqu'à sa butée.
- Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
PK4
- Soulever l'agrafe (11) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
- Déclipper la canalisation en (12) .
- Placer un chiffon sous l'émetteur.
- Retirer l'agrafe (13) du raccord sur le renvoi d'émetteur.
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
- Extraire la canalisation d'alimentation récepteur.
REPOSE
- Vérifier l'état des joints.
- Procéder dans l'ordre inverse de la dépose.
- Effectuer la purge de la commande d'embrayage (voir 37A, Commandes d'éléments mécaniques, Circuit d'embrayage : Purge)
- Vérifier le bon fonctionnement du système d'embrayage.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
JH3 ou JR5 ou ND0 ou PK4, et DIRECTION A DROITE
|
Outillage spécialisé indispensable |
| Emb. 1797 Douille de 24 mm pour dépose - repose émetteur embrayage |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache du moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les deux vis de fixation (1) de l'écran d'accès filtre à air,
- l'écran d'accès filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (2) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac de la batterie avec le calculateur d'injection,
- le boîtier de filtre à air (voir Boîtier de filtre à air : Dépose - Repose) (MR 370, 12A, Mélange carburé).
- Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur à l'aide d'une seringue.
JH3 ou JR5
- Soulever l'agrafe (3) .
- Tirer d'un cran la canalisation de commande d'embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main pour vider l'émetteur et la canalisation.
- Soulever l'agrafe (4) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
ND0
- Appuyer sur l'agrafe (5) avec la main tout en tirant sur le tuyau.
ATTENTION
Ne pas tirer sur l'agrafe. Toute erreur de manipulation
entraîne le remplacement du tuyau.
- Tirer d'un cran la canalisation de commande d'embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
- Appuyer sur l'agrafe (5) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
PK4
- Déposer :
- le protecteur sous moteur,
- le bouchon de purge (6) .
- Raccorder un tuyau transparent à l'orifice de purge relié à un récipient vide placé en-dessous de l'orifice de purge.
- Tourner dans le sens antihoraire l'extrémité (7) du cylindre récepteur jusqu'à sa butée.
- Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
PK4
- Retirer l'agrafe (8) .
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
- Déclipper la canalisation en (9) .
- Placer un chiffon sous l'émetteur.
- Retirer l'agrafe (10) du raccord sur le renvoi d'émetteur.
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
- Extraire la canalisation d'alimentation du récepteur.
- Déposer :
- le vide-poches gauche,
- le conduit d'air gauche.
- Placer un chiffon sous les canalisations au niveau des raccords.
- Retirer l'agrafe (11) du raccord d'alimentation émetteur sur le renvoi d'émetteur.
- Désaccoupler la canalisation.
- Placer des bouchons sur les orifices.
- Retirer l'agrafe (12) du raccord d'alimentation récepteur sur le renvoi d'émetteur.
- Désaccoupler la canalisation.
- Placer des bouchons sur les orifices.
- Placer un chiffon sous l'émetteur.
- Retirer l'agrafe (13) du raccord d'alimentation émetteur sur le renvoi d'émetteur.
- Désaccoupler la canalisation.
- Placer des bouchons sur les orifices.
- Extraire la canalisation d'alimentation émetteur par le côté gauche.
- Retirer l'agrafe (14) du raccord d'alimentation récepteur sur le renvoi d'émetteur.
- Désaccoupler la canalisation.
- Placer des bouchons sur les orifices.
- Extraire la canalisation d'alimentation récepteur par le côté gauche.

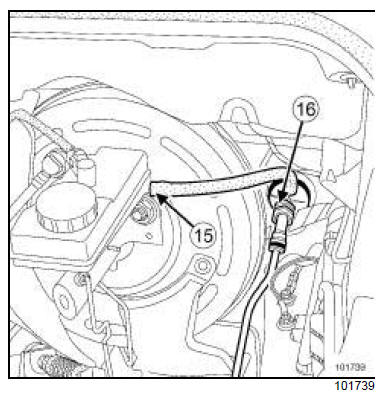

- Placer un chiffon sous l'orifice (15) .
- Retirer la canalisation du réservoir de liquide de frein.
- Placer des bouchons sur les orifices.
- Déposer le renvoi d'émetteur (16) du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonette) à l'aide de l'outil (Emb.1797).
REPOSE
- Vérifier l'état des joints.
- Procéder dans l'ordre inverse de la dépose.
- Effectuer la purge de la commande d'embrayage (voir 37A, Commandes d'éléments mécaniques, Circuit d'embrayage : Purge)
- Vérifier le bon fonctionnement du système d'embrayage.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
