RTA Renault Scenic 2: Commutateur d'essuie-vitre : Dépose - Repose
|
Matériel indispensable |
| outil de diagnostic |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs).
- Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déposer :
- l'airbag frontal conducteur (voir 88C, Airbag et prétensionneurs, Airbag frontal conducteur : Dépose - Repose)
- le volant de direction (voir Volant de direction : Dépose - Repose) (MR 370, 36A, Direction assistée),
- l'ensemble de commandes sous volant (voir 84A, Commande - signalisation, Ensemble de commandes sous volant : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Débrancher le connecteur (1) lié au commutateur d'éclairage signalisation.
- Déposer le faisceau électrique de l'ensemble de commandes sous volant.
- Déposer les deux vis (2) du commutateur d'essuievitre.

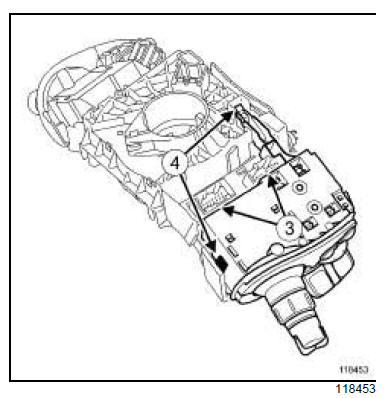

- Débrancher les connecteurs (3) du commutateur d'essuie-vitre.
- Appuyer sur les clips (4) de verrouillage pour extraire le commutateur d'essuie-vitre de l'ensemble de commandes sous volant.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Contrôler l'état des contacts (5) , de l'avertisseur sonore.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Clipper le commutateur d'essuie-vitre sur l'ensemble de commandes sous volant.
- Reposer les vis du commutateur d'essuie-vitre.
- Brancher les connecteurs du commutateur d'essuievitre.
- Reposer le faisceau électrique de l'ensemble de commandes sous volant.
- Brancher le connecteur lié au commutateur d'éclairage signalisation.
III - ÉTAPE FINALE
- Reposer :
- l'ensemble de commandes sous volant (voir 84A, Commande - signalisation, Ensemble de commandes sous volant : Dépose - Repose)
- le volant de direction (voir Volant de direction : Dépose - Repose) (MR 370, 36A, Direction assistée),
- l'airbag frontal conducteur (voir 88C, Airbag et prétensionneurs, Airbag frontal conducteur : Dépose - Repose)
- Brancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose) .)
- Déverrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs).
