RTA Renault Scenic 2: K4M, et 761 ou 766 ou 782 ou 812 ou 813
Outillage spécialisé indispensable |
Mot. 1202-01 Pince collier pour collier élastique (grand modèle). |
Mot. 1202-02 Pince collier pour collier élastique (petit modèle). |
Mot. 1448 Pince à distance pour colliers élastiques. |
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage |
vis de fixation supérieure de la façade avant 21 N.m |
vis de fixation inférieure de la façade avant 44 N.m |
vis de fixation avant du demi berceau 105 N.m |
vis de fixation arrière du demi berceau 21 N.m |
vis de fixation de roue 130 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, Moyen de levage).
- Déposer :
- les caches moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, Batterie),
- les roues avant (voir Roue : Dépose - Repose) (MR 370, Roues et Pneumatiques),
- l'écran de passage de roue avant droit et gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, Protection extérieurs),
- le protecteur sous moteur.
- Vidanger :
- la boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, Boîte de vitesses mécanique),
- le moteur (voir Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, Conditionnement d'air).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, Protections extérieures).
- Déposer :
- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- les renforts latéraux (4) du demi berceau,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer le manchon d'air (5) .
- Débrancher les connecteurs (6) .
- Dégrafer le câble d'ouverture de capot avant (7) .
- Déposer :
- l'agrafe (8) ,
- la fixation (9) .
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis de fixation (10) de la façade avant,
- la façade avant.
- Vidanger le circuit de refroidissement moteur (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Débrancher le tuyau d'arrivée d'essence (11) de la rampe d'injection.
- Débrancher :
- le connecteur (12) de la résistance du groupe motoventilateur,
- la Durit supérieure du radiateur de refroidissement, à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448) ,
- le connecteur du groupe motoventilateur.
- Dégrafer le faisceau électrique du groupe motoventilateur.
- Débrancher les Durits du vase d'expansion côté radiateur de refroidissement (13) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Débrancher le connecteur du pressostat sur le tuyau de conditionnement d'air inférieur du condenseur (14) .
- Déposer :
- les tuyaux de conditionnement d'air du condenseur (15) ,
- le tuyau de conditionnement d'air entre le compresseur de conditionnement d'air et la bouteille déshydratante (16) .
- Déposer l'ensemble de refroidissement.
- Déposer le conduit de sortie du filtre à air (17)
- Débrancher les connecteurs du calculateur.
- Déposer :
- les vis de fixation (18) du bac à batterie,
- le bac à batterie.
- Déposer le support du calculateur (19) .
- Dégrafer les résonateurs d'air.
- Déposer le boîtier filtre à air.
- Déposer :
- la vis de fixation de l'unité de protection et de commutation,
- le porte-fusibles (20) ,
- le porte-relais (21) .
- Débrancher les connecteurs de l'unité de protection et de commutation.
- Débrancher la tresse de masse (22) .
- Déposer le tuyau (23) d'assistance de freinage.
- Débrancher :
- les Durits (24) et (25) à l'aide de l'outil (Mot. 1202- 01) ou (Mot. 1202-02) ou (Mot. 1448).
- le connecteur de la sonde à oxygène aval.
K4M, et 761
- Déposer :
- la rotule (26) du câble de contacteur multifonction,
- le câble (27) de contacteur multifonction en déverrouillant l'arrêt de gaine.
K4M, et 782
- Déposer les commandes de la boîte de vitesses (28)

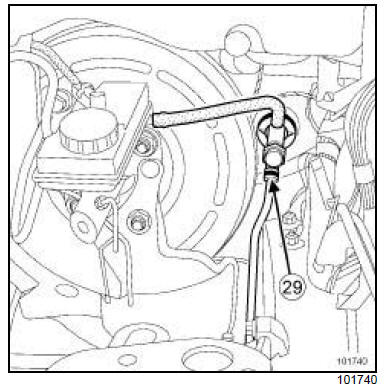

- Tirer l'agrafe (29) .
- Débrancher la canalisation d'alimentation de l'embrayage hydraulique.
- Déposer :
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions),
- les fixations de la descente d'échappement,
- la biellette de reprise de couple inférieure,
- la traverse du demi-berceau (30) .
K4M, et 761
- Mettre en place l'outil.
K4M, et 782
- Mettre en place l'outil.
- Repérer le support pendulaire moteur par rapport à la carrosserie.
- Déposer la suspension pendulaire moteur.
K4M, et 761
- Déposer la suspension pendulaire de boîte de vitesses.
K4M, et 782
- Déposer la suspension pendulaire de boîte de vitesses.
- Tourner l'ensemble " moteur - boîte de vitesses " pour le déposer.
- Déposer l'ensemble " moteur - boîte de vitesses " .
REPOSE
- En cas de remplacement du moteur, (voir Echange standard) (NT 3784A, 10A, Ensemble moteur et bas moteur).
- En cas de séparation du moteur et de la boîte de vitesses automatique, contrôler impérativement la position du convertisseur avant la repose de la boite de vitesses automatique (voir Boîte de vitesses automatique : Dépose - Repose) (MR 370, 23A, Boîte de vitesses automatique).
- Positionner l'ensemble " moteur - boîte de vitesses " dans le véhicule.
- Reposer :
- la suspension pendulaire moteur (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) en respectant les repères,
- la suspension pendulaire boîte de vitesses (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la biellette de reprise de couple inférieure (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions).
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- la vis de fixation supérieure de la façade avant (21 N.m) ,
- la vis de fixation inférieure de la façade avant (44 N.m) ,
- la vis de fixation avant du demi berceau (105 N.m) ,
- la vis de fixation arrière du demi berceau (21 N.m).
- la vis de fixation de roue (130 N.m).
- Ajouter du liquide de frein dans le réservoir de liquide de frein.
Ne pas vriller les flexible de frein.
- Effectuer :
- le remplissage d'huile de boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le remplissage d'huile moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le remplissage du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge du circuit de refroidissement moteur (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Effectuer le remplissage du circuit réfrigérant à l'aide d'une station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
K4M, et 782
- Effectuer la purge de l'embrayage (voir Circuit d'embrayage : Purge) (MR 370, 37A, Commandes d'éléments mécaniques).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant).
