RTA Renault Scenic 2: K9K, et 722 ou 728
Outillage spécialisé indispensable |
Car. 1363 Jeu de leviers de dégarnissage. |
Mot. 1202-01 Pince collier pour collier élastique (grand modèle). |
Mot. 1202-02 Pince collier pour collier élastique (petit modèle). |
Mot. 1448 Pince à distance pour colliers élastiques. |
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage
|
vis de fixation supérieure de la façade avant 21 N.m |
vis de fixation inférieure de la façade avant 44 N.m |
vis de fixation avant du demi berceau 105 N.m |
vis de fixation arrière du demi berceau 21 N.m |
vis de roue 130 N.m |
- décoller la Durit à l'aide de l'outil de (Car. 1363) ,
- ne pas utiliser de dégraissant, de nettoyant frein, ou tout autre produit,
- nettoyer la face d' appui de l'échangeur air-air et la Durit avec un chiffon sec non pelucheux,
- replacer le collier sur la même empreinte en cas de non remplacement de la Durit,
- remplacer impérativement la Durit ou\et l'échangeur à air en cas de détérioration.
Risque de fuite et de déboîtement en cas de nonrespect de cette procédure.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les protecteurs moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les roues avant,
- les pare-boue droit et gauche,
- le protecteur sous moteur.
- Vidanger :
- la boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55, Protections extérieures).
- Déposer :
- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- les renforts latéraux (4) du demi berceau,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer le manchon d'air (5) .
- Débrancher les connecteurs (6) .
- Dégrafer le câble d'ouverture de capot avant (7) .
- Déposer :
- l'agrafe (8) ,
- la fixation (9) .
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis de fixation (10) de la façade avant,
- la façade avant.
- Vidanger le circuit de refroidissement moteur (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Déposer :
- le tuyau d'arrivée (11) de carburant,
- le tuyau de retour (12) de carburant.
- Respecter strictement les consignes de propreté (voir 13B, Injection diesel, Injection diesel : Précautions pour la réparation) .
- Prendre garde aux projections de gazole en débranchant le raccord d'alimentation.
- Placer des bouchons sur les orifices.
- Débrancher :
- la Durit de l'échangeur air-air (13) ,
- le connecteur (14) de la résistance du groupe motoventilateur,
- la Durit supérieure du radiateur de refroidissement, à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448) ,
- le connecteur du groupe motoventilateur.
- Dégrafer le faisceau électrique du groupe motoventilateur.
- Débrancher les Durits du vase d'expansion côté radiateur de refroidissement (15) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Débrancher le connecteur du pressostat sur le tuyau de conditionnement d'air inférieur du condenseur (16) .
- Déposer :
- les tuyaux de conditionnement d'air du condenseur (17) ,
- le tuyau de conditionnement d'air entre le compresseur de conditionnement d'air et la bouteille déshydratante (18) .
- Débrancher le conduit (19) .
- Déposer l'ensemble refroidissement.
- Débrancher les connecteurs du calculateur.
- Déposer :
- les vis de fixation (20) du bac à batterie,
- le bac à batterie.
K9K, et 728
- Ecarter l'électrovanne de régulation de la pression de suralimentation.
- Déposer le support du calculateur (21) .
- Débrancher :
- le conduit d'air entre le boîtier filtre à air et le turbocompresseur,
- le connecteur du débitmètre (si le véhicule en est équipé).
- Ecarter légèrement les languettes de maintien (22) du conduit d'air en amont du filtre à air.
- Déposer :
- le conduit d'air en amont du filtre à air,
- e boîtier filtre à air (23) .
- Déposer :
- la vis de fixation de l'unité de protection et de commutation,
- le porte-fusible (24) ,
- le porte-relais (25) .
- Débrancher les connecteurs de l'unité de protection et de commutation.
- Débrancher :
- le connecteur (26) du boîtier pré-postchauffage,
- la tresse de masse sur la caisse (27) .
- Déposer le tuyau (28) d'assistance de freinage de la pompe à vide.
- Débrancher la Durit du radiateur de chauffage du boîtier d'eau (29) à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448)
- Débrancher la Durit du radiateur de chauffage (30) à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448).
- Déposer les commandes de la boîte de vitesse.
- Tirer l'agrafe (31) .
- Débrancher la commande hydraulique d'embrayage.
- Déposer :
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions),
- les fixations de la descente d'échappement,
- la biellette de reprise de couple inférieure,
- le demi berceau (32) .

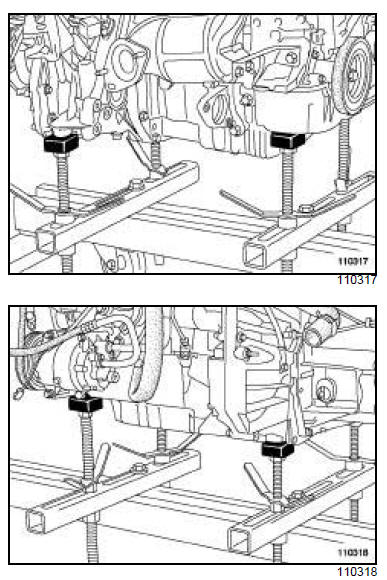

- Mettre en place l'outil.
- Repérer le support pendulaire moteur par rapport à la carrosserie.
- Déposer :
- la suspension pendulaire moteur,
- la suspension pendulaire boite de vitesses,
- Tourner l'ensemble " Moteur-boites de vitesses " pour le déposer.
- Déposer l'ensemble " Moteur-boites de vitesses " .
REPOSE
- En cas de remplacement du moteur (voir Echange standard) (NT 6006A, 10A, Ensemble moteur et bas moteur).
- Positionner l'ensemble " moteur-boîte de vitesses " dans le véhicule.
- Reposer :
- la suspension pendulaire moteur en respectant les repères (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la suspension pendulaire boîte de vitesses (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la biellette de reprise de couple inférieure (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions).
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- la vis de fixation supérieure de la façade avant (21 N.m) ,
- la vis de fixation inférieure de la façade avant (44 N.m) ,
- la vis de fixation avant du demi berceau (105 N.m) ,
- la vis de fixation arrière du demi berceau (21 N.m) ,
- les vis de roue (130 N.m).
- Ajouter du liquide de frein dans le réservoir de liquide de frein.
Ne pas vriller les flexibles de frein.
- Effectuer :
- le remplissage d'huile de boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le remplissage d'huile moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le remplissage du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge de l'embrayage (voir C i r c u i t d'embrayage : Purge) (MR 370, 37A, Commandes d'éléments mécaniques).
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Effectuer le remplissage du circuit réfrigérant à l'aide d'une station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant).
