RTA Renault Scenic 2: F9Q, et 812

Outillage spécialisé indispensable

Mot. 1390 Support pour dépose - repose groupe motopropulseur.



Matériel indispensable

station de charge de gaz réfrigérant



Couples de serrage

vis de fixation supérieure de la façade avant 21 N.m
vis de fixation inférieure de la façade avant 44 N.m
vis de fixation avant du demi berceau 105 N.m
vis de fixation arrière du demi berceau 21 N.m
vis de fixation de roue 130 N.m

DÉPOSE

  • les protecteurs moteur,
  • la batterie (voir Batterie : Dépose - Repose) (MR 370, Batterie),
  • les roues avant,
  • les pare-boue droit et gauche,
  • le protecteur sous moteur.
  • la boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370,  Boîte de vitesses mécanique),
  • le moteur (voir Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
  • le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, Conditionnement d'air).

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • les vis de fixation (1) de l'écran d'accès du filtre à air,
  • l'écran d'accès du filtre à air,
  • la vis de fixation (2) de la cloison de boîte à eau.

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • les vis de fixation (3) de la cloison de boîte à eau,
  • la cloison de boîte à eau.

Ensemble moteur - boîte de vitesses : Dépose - Repose

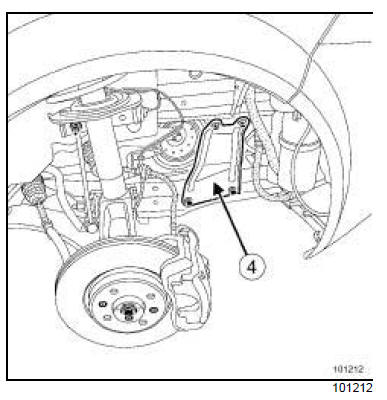

  • les renforts latéraux (4) du demi berceau,
  • le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

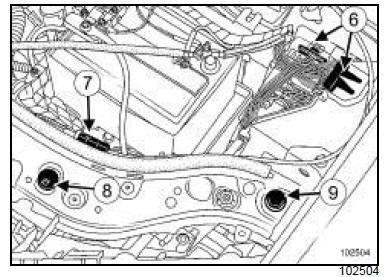

  • l'agrafe (8) ,
  • la vis de fixation (9) .

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • les vis de fixation (10) de la façade avant,
  • la façade avant.

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • la Durit de l'échangeur air-air (11) ,
  • le connecteur (12) de la résistance du groupe motoventilateur,
  • la Durit supérieure du radiateur de refroidissement, à l'aide de l'outilouou,
  • le connecteur du groupe motoventilateur.

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • les Durits du vase d'expansion du côté radiateur de refroidissement (13) ,
  • le connecteur du pressostat sur le tuyau de conditionnement d'air inférieur du condenseur (14) .
  • les tuyaux de conditionnement d'air du condenseur (15) ,
  • le tuyau de conditionnement d'air entre le compresseur de conditionnement d'air et la bouteille déshydratante (16) .
ATTENTION Mettre impérativement en place des bouchons sur les tuyaux et le détendeur pour éviter l'introduction d'humidité dans le circuit.

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • le tuyau d'arrivée (18) de carburant,
  • le tuyau de retour (19) de carburant.
ATTENTION Respecter strictement les consignes de propreté (voir Injection diesel, Injection diesel : Précautions pour la réparation) .

Prendre garde aux projections de gazole en débranchant le raccord d'alimentation.

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • les vis de fixation (23) du bac à batterie,
  • le bac à batterie.

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • le conduit d'air en amont du filtre à air,
  • le boîtier filtre à air (26) .

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • la vis de fixation de l'unité de protection et de commutation,
  • le porte-fusible (27) ,
  • le porte-relais (28) .

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • le connecteur boîtier de pré-postchauffage (29) ,
  • la tresse de masse (30) .

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

Nota : Boucher la canalisation pour éviter l'écoulement du liquide.

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, Transmissions),
  • la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, Transmissions),
  • les fixations de la descente d'échappement,
  • la biellette de reprise de couple inférieure,
  • la biellette de reprise de couple supérieure,
  • le demi berceau (34) .

Ensemble moteur - boîte de vitesses : Dépose - Repose

Ensemble moteur - boîte de vitesses : Dépose - Repose

  • la suspension pendulaire moteur,
  • la suspension pendulaire boîte de vitesses.

REPOSE

  • la suspension pendulaire moteur (voir Suspension moteur, Suspension pendulaire : Couple de serrage) en respectant les repères,
  • la suspension pendulaire boîte de vitesses (voir Suspension moteur, Suspension pendulaire : Couple de serrage) ,
  • la biellette de reprise de couple inférieure (voir Suspension moteur, Suspension pendulaire : Couple de serrage) ,
  • la biellette de reprise de couple supérieure (voir Suspension moteur, Suspension pendulaire : Couple de serrage) ,
  • la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, Transmissions),
  • la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, Transmissions).
  • la vis de fixation supérieure de la façade avant (21 N.m) ,
  • la vis de fixation inférieure de la façade avant (44 N.m) ,
  • la vis de fixation avant du demi berceau (105 N.m) ,
  • la vis de fixation arrière du demi berceau (21 N.m) ,
  • la vis de fixation de roue (130 N.m).
IMPORTANT Fixer correctement le flexible de frein et le câblage du capteur du système d'antiblocage des roues.

Ne pas vriller les flexible de frein.

  • la purge de l'embrayage (voir C i r c u i t d'embrayage : Purge) (MR 370, Commandes d'éléments mécaniques),
  • le remplissage d'huile de boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange
  • Remplissage) (MR 370, Boîte de vitesses mécanique),
  • le remplissage d'huile moteur (voir  Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
  • le remplissage du circuit de refroidissement moteur (voir Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
  • la purge du circuit de refroidissement moteur (voir Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
Nota : Effectuer impérativement une initialisation du système des lampes au xénon (si le véhicule en est équipé); (voir Projecteurs au xénon : Réglage) (MR 370, Lampes au xénon).
Ensemble moteur - boîte de vitesses : Dépose - Repose
...
