RTA Renault Scenic 2: K4J, et chauffage ordinaire - K4M, et chauffage ordinaire - K9K, et 722 ou 728, et chauffage ordinaire
Outillage spécialisé indispensable |
Mot. 1638 Outil de tension de courroie d'accessoires. Pour moteurs équipés de galet tendeur mécanique. |
Mot. 1505 Appareil de contrôle de tension de courroies (fréquencemètre) |
Mot. 1715 Appareil de contrôle de tension de courroies (fréquencemètre). |
Couples de serrage
|
tension de la courroie d'accessoires 234 Hz +- 10 Hz |
vis du galet tendeur mécanique 35 N.m |
vis du galet tendeur automatique 40 N.m |
vis du renfort latéral droit 21 N.m |
PIÈCES ET INGRÉDIENT POUR LA RÉPARATION
- Pièces à remplacer systématiquement :
- la courroie d'accessoires,
- le galet tendeur,
- les vis du galet tendeur mécanique (vis M8 x 20).
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches du moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis du renfort latéral droit,

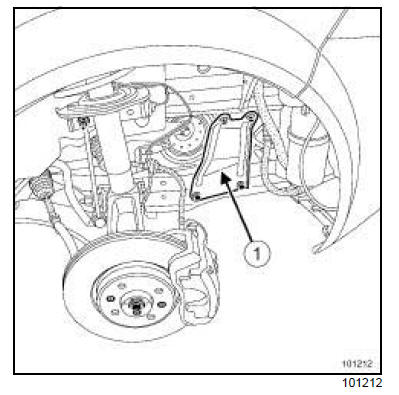

- le renfort latéral droit (1) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
1 - Etape de dépose de la pièce étudiée pour le galet tendeur mécanique et courroie d'accessoires (5V)

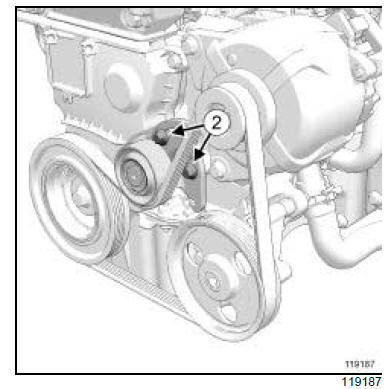

- Desserrer les vis (2) du galet tendeur.
- Déposer la courroie d'accessoires.
- Déposer :

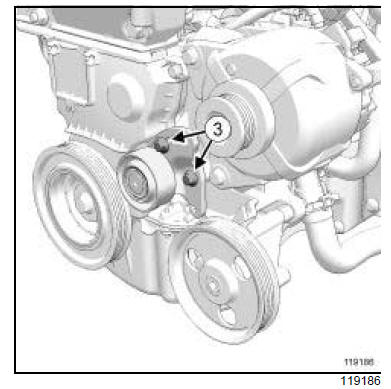

- les vis (3) du galet tendeur,
- le galet tendeur.
2 - Etape de dépose de la pièce étudiée pour le galet tendeur automatique et courroie d'accessoires (6V)
- Faire pivoter le galet tendeur automatique de la courroie d'accessoires dans le sens horaire à l'aide d'une clé de 16 mm.
- Déposer :
- la courroie d'accessoires,
- la vis du galet tendeur,
- le galet tendeur.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer à la brosse les vés de la poulie vilebrequin pour éliminer tout dépôt.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
1 - Etape de repose de la pièce étudiée pour le galet tendeur mécanique et courroie d'accessoires (5V)
- Reposer :
- le galet de tendeur neuf,

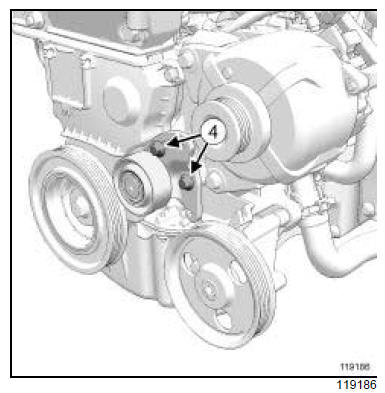

- les vis neuves du galet tendeur (4) .

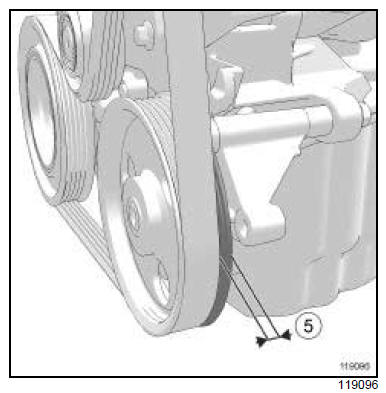

- Mettre en place l'outil (Mot. 1638).
- Mettre en tension la courroie d'accessoires à l'aide de l'outil (Mot. 1638) en serrant l'écrou (6) (les deux vis du galet tendeur n'étant pas bloquées).

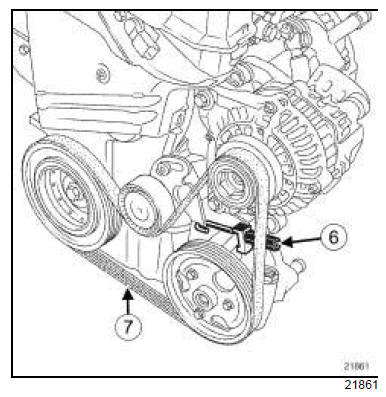

- Mesurer à l'aide des outils (Mot. 1505) ou (Mot.1715) en (7) la tension de la courroie d'accessoires (234 Hz +- 10 Hz).
- Effectuer deux tours moteur pour positionner correctement la courroie d'accessoires.
- Mesurer de nouveau à l'aide des outils (Mot. 1505) ou (Mot. 1715) en (7) la tension de la courroie d'accessoires (234 Hz +- 10 Hz) sinon réajuster la tension.
- Serrer au couple les vis du galet tendeur mécanique (35 N.m).
2 - Etape de repose de la pièce étudiée pour le galet tendeur automatique et courroie d'accessoires (6V)
- Reposer :
- la vis du galet tendeur,
- le galet tendeur neuf.
- Serrer au couple la vis du galet tendeur automatique (40 N.m).

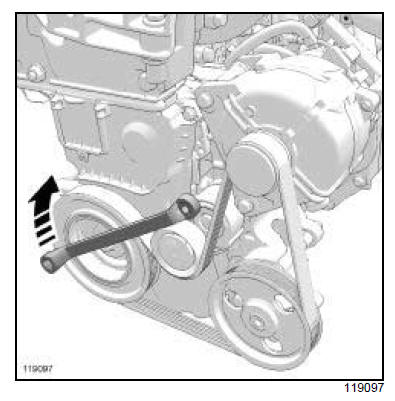

- Faire pivoter le galet tendeur automatique de la courroie d'accessoires dans le sens horaire à l'aide d'une clé de 16 mm.
- Reposer la courroie d'accessoires neuve.
- Effectuer deux tours moteur pour positionner correctement la courroie d'accessoires.
III - ÉTAPE FINALE
- Reposer :
- le renfort latéral droit,
- les vis du renfort latéral droit.
- Serrer au couple les vis du renfort latéral droit (21 N.m).
- Reposer :
- l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- les caches moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
