RTA Renault Scenic 2 / Moteur et périphériques / Haut et avant moteur / Courroie d'accessoires : Dépose - Repose / K4J, et 730, et conditionnement air ou condt d'air reg conditionnement air ou condt d'air regule - K9K, et conditionnement air ou condt d'air regule

Couples de serrage

vis de fixation du galet tendeur 40 N.m
vis de fixation de roue 130 N.m
vis de fixation du cache batterie 4 N.m



IMPORTANT Mettre des gants anti-coupure pendant toute l'opération.



ATTENTION Ne jamais tourner le moteur à l'inverse du sens de fonctionnement.



ATTENTION Remplacer impérativement la courroie d'accessoires et le galet tendeur.



ATTENTION Ne pas faire fonctionner le moteur sans courroie d'accessoires, pour éviter la destruction de la poulie d'accessoires et vilebrequin.

DÉPOSE

  • les caches du moteur,
  • la roue avant droite,
  • le pare-boue avant droit.

Courroie d'accessoires : Dépose - Repose

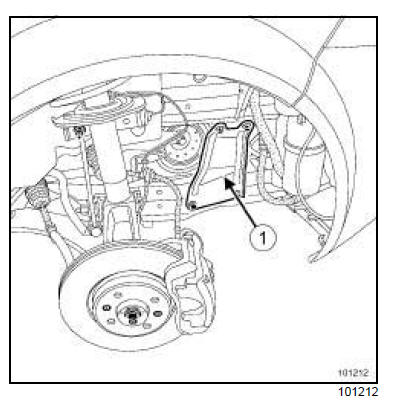

Déposer le renfort latéral droit (1) .

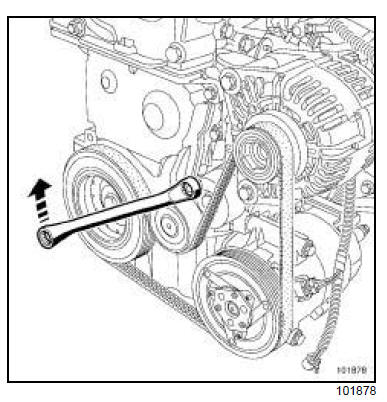

Courroie d'accessoires : Dépose - Repose

  • la courroie d'accessoires,
  • le galet tendeur.

REPOSE

Courroie d'accessoires : Dépose - Repose

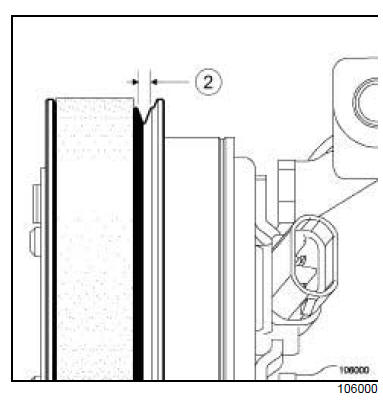

ATTENTION La courroie d'accessoires possède cinq dents alors que la poulie de compresseur de conditionnement d'air en possèdent six. S'assurrer impérativement lors de la pose de la courroie d'accessoires que la dents (2) reste libre.
  • les vis de fixation de roue (130 N.m) ,
  • les vis de fixation du cache batterie (4 N.m).
Courroie d'accessoires : Dépose - Repose
...

K4J, et chauffage ordinaire - K4M, et chauffage ordinaire - K9K, et 722 ou 728, et chauffage ordinaire
Outillage spécialisé indispensable Mot. 1638 Outil de tension de courroie d'accessoires. Pour moteurs équipés de galet tendeur mécanique ...
