RTA Renault Scenic 2: Injecteur GPL : Dépose - Repose
K4M, et 764 ou 788
DÉPOSE
- Lire impérativement les précautions pour la réparation (voir 17C, Injection GPL, Injection GPL : Précautions pour la réparation)
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer la rampe d'injection GPL (voir 17C, Injection GPL, Rampe d'injection GPL : Dépose - Repose)

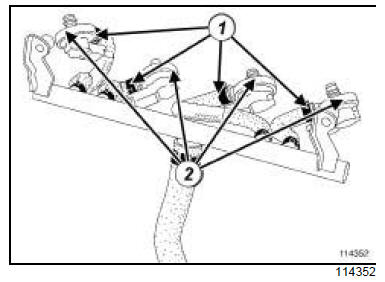

- Déposer :
- les colliers (1) des Durits des injecteurs GPL,
- les injecteurs GPL (2) .
Avant la dépose d'un élément, noter la position de celui-ci par rapport au repère sur la Durit.
REPOSE
- Remplacer systématiquement les colliers et les durits des injecteurs GPL.
- Reposer :
- les injecteurs GPL,
- les colliers des Durits des injecteurs GPL.
- Reposer la rampe d'injection GPL (voir 17C, Injection GPL, Rampe d'injection GPL : Dépose - Repose)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un contrôle d'étanchéité sur l'ensemble des raccords remontés contenant du gaz avec du détecteur de fuite (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients- Produits):
- démarrer le moteur, le faire fonctionner en mode "gaz",
- appliquer sur les raccords du détecteur de fuite et vérifier l'absence de fuite,
- attendre 5 min,
- vérifier l'absence de fuite sur les raccords.
- Effectuer le contrôle des injecteurs GPL (voir 17C, Injection GPL, Injecteur GPL : Contrôle)
