RTA Renault Scenic 2: Conditionnement d'air : Liste et localisation des éléments

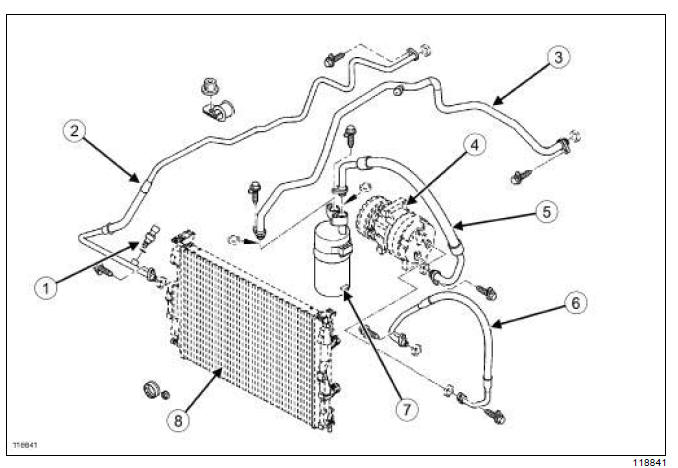

CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Capteur de pression
- Tuyau de liaison condenseur - évaporateur
- Tuyau de liaison évaporateur - bouteille déshydratante
- Compresseur
- Tuyau de liaison bouteille déshydratante - compresseur
- Tuyau de liaison compresseur - condenseur
- Bouteille déshydratante
- Condenseur
Conditionnement d'air :
Pièces et ingrédients pour la
réparation
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
Pour connaître la référence des huiles (voir Véhicule :
Pièces et ingrédients pour la réparation) (MR 370,
...
Conditionnement d'air :
Contrôle
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
Matériel indispensable
Appareil de mesure de température à deux sondes
Nota :
Dans le cadre de ...
D'autres materiaux:
Contacteur de lève-vitre
arrière : Dépose - Repose
LVEAR EL+IMPUL+ANTIP
Le contacteur de lève-vitre arrière est clippé sur une
platine.
DÉPOSE
ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Déposer :
l'obturateur (1) ,
la vis (2) de la garniture de porte,
la platine (3) .
...
Coffre à bagages
Pour ouvrir
Pressez le bouton 1 et soulevez la porte du coffre.
Nota : la porte de
coffre dispose de deux niveaux d’ouverture. Au premier niveau, il est
possible d’agrandir l’ouverture en soulevant de nouveau la porte.
Restriction d’utilisation
Il n’est pas possible d’ouv ...
Antenne radio : Dépose -
Repose
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Déposer partiellement la garniture de pavillon en
partie arrière (voir Garniture de pavillon : Dépose
- Repose) (MR 371, 71A, Garnissage intérieur de
caisse).
II - ÉTAPE DE ...
