RTA Renault Scenic 2: Conditionnement d'air : Pièces et ingrédients pour la réparation
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
Pour connaître la référence des huiles (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients-produits).

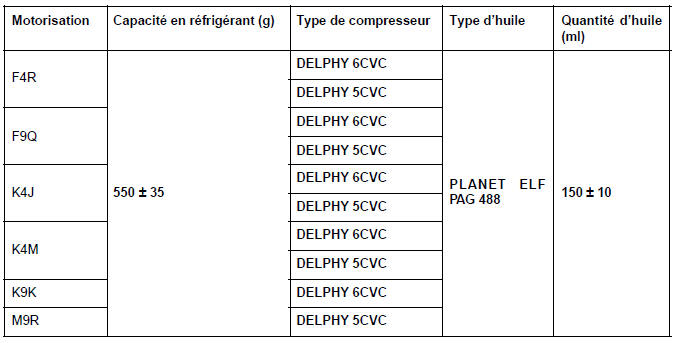

Tableau des capacités en réfrigérant des véhicules en fonction de leurs motorisations et de diverses spécificités
Tableau des quantités d'huile à ajouter lors d'un remplacement d'organe
| Intervention sur le circuit de conditionnement d'air | Quantité d'huile (ml ou cm3) |
| Vidange du circuit | Mesurer la quantité récupérée et mettre la même quantité d'huile neuve |
| Eclatement d'un tuyau ou autre fuite rapide | 100 |
| Remplacement d'un tuyau | Quantité récupérée + 10 |
| Remplacement d'un condenseur | Quantité récupérée + 30 |
| Remplacement d'un évaporateur | Quantité récupérée + 30 |
| Remplacement de la bouteille déshydratante | Quantité récupérée + 15 |
| Dépose-repose d'un compresseur | Quantité récupérée |
| Remplacement d'un compresseur | Aucun ajout |
| Remplacement d'un compresseur en échange standard | Faire le niveau d'huile approprié |
| Remplacement d'un compresseur et d'un ou plusieurs élément( s) du circuit de climatisation | Aucun ajout |
| Remplacement d'un compresseur en échange standard et d'un ou plusieurs élément(s) du circuit de climatisation | Faire le niveau d'huile approprié |
Conditionnement d'air :
Précautions pour la
réparation
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
I - SÉCURITÉ
IMPORTANT
Lors des manipulations du fluide réfrigérant, porter
impérativement :
des gants,
des ...
Conditionnement d'air : Liste
et localisation des éléments
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
Capteur de pression
Tuyau de liaison condenseur -
évaporateur
Tuyau de liaison évaporateur -
bouteille déshydratante
Co ...
