RTA Renault Scenic 2: Unité de commande : Dépose - Repose
FREIN DE PARK AUTO
|
Matériel indispensable |
| outil de diagnostic |
CHASSIS STANDARD

- L'unité de commande se situe derrière la roue arrière droite.
CHASSIS LONG

- L'unité de commande se situe au niveau du train arrière en partie centrale.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (02A, Moyens de levage).
- Mettre le + APC.
- Effectuer une sauvegarde des données à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (37B, Frein de parking assisté).
- Desserrer le frein de parking par la palette.
- Couper le contact.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Si le véhicule est équipé, déposer la poignée de secours (voir 37B, Frein de parking assisté, Poignée de secours : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
CHASSIS STANDARD

- Mémoriser le cheminement des câbles de frein pour la repose.
- Déposer les vis (1) du support de renvoi des câbles de frein.

- Déposer:
- les vis (2) du support de l'unité de commande,
- partiellement l'unité de commande vers le bas.
- Débrancher le câblage (3) de l'unité de commande.
- Glisser l'ensemble " unité de commande - support de renvoi sur le train arrière " vers la gauche du véhicule.

- Déclipper le protecteur de renvoi.

- Retirer le câble primaire du renvoi de train arrière.
- Déposer l'ensemble " unité de commande - câble primaire " .
III -
CHASSIS LONG

- Tirer sur le câble de commande de secours depuis le dessous du véhicule.

- Mémoriser le cheminement des câbles de frein pour la repose.
- Retirer:
- les câbles de frein des étriers,
- les câbles de leurs guides.
- Laisser prendre les câbles de frein de parking.

- Déposer le garnissage de coffre (5) .

- Déposer les vis (6) de l'unité de commande.

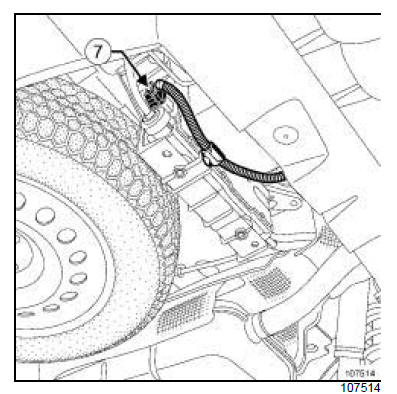

- Débrancher le câblage (7) de l'unité de commande.

- Déposer:
- la vis de prémaintien (8) de l'unité de commande,
- l'unité de commande avec ses câbles.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
CHASSIS STANDARD
- Reposer l'ensemble " unité de commande - câble primaire " .
- Mettre en place le câble primaire sur le renvoi de train arrière.
- Reposer le protecteur de renvoi.
- Reposer le renvoi sur le train arrière.
- Positionner les câbles de freins dans la position relevée au démontage.
- Brancher le câblage de l'unité de commande.
CHASSIS LONG
- Reposer l'unité de commande.
- Positionner les câbles de freins dans la position relevée au démontage.
- Brancher le câblage de l'unité de commande.
- Reposer:
- le garnissage de coffre,
- les câbles de frein sur les étriers.
II - ÉTAPE FINALE
- Si le véhicule est équipé, reposer la poignée de secours (voir 37B, Frein de parking assisté, Poignée de secours : Dépose - Repose)
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Mettre le + APC.
- Actionner plusieurs fois la palette pour régler les câbles de frein.
- Effectuer l'écriture des données relevées avant le démontage à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (37B, Frein de parking assisté).
- Effacer les défauts à l'aide de l'outil de diagnostic.
