RTA Renault Scenic 2: Palette : Dépose - Repose
FREIN DE PARK AUTO
|
Matériel indispensable |
| outil de diagnostic |
DÉPOSE
I - ÉTPAPE DE PRÉPARATION À LA DÉPOSE
- Couper le contact.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Déposer :
- le vide-poche côté conducteur,
- le support de commande de réglage en site.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

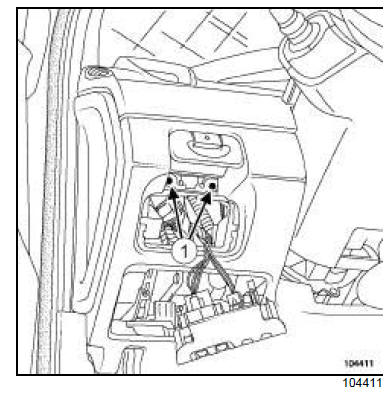

- Déposer les vis (1) de la palette.
- Déposer la palette.

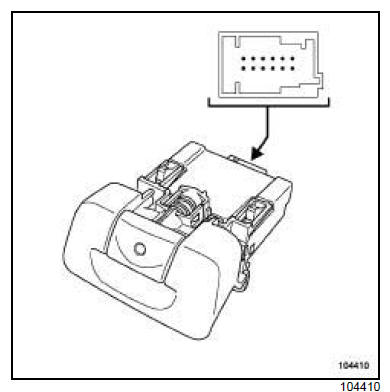

- Débrancher le connecteur de la palette.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Brancher le connecteur de la palette.
- Reposer la palette.
II - ÉTAPE FINALE
- Reposer :
- le support de commande de réglage en site.
- le vide-poche côté conducteur,
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Mettre le + APC.
- Effacer les défauts à l'aide de l'outil de diagnostic.
