RTA Renault Scenic 2: Tuyau goulotte - réservoir GPL : Dépose - Repose
K4M, et 764 ou 788
Outillage spécialisé indispensable |
Ms. 1787 Outils de dépose - repose des coupelles de remplissage GPL |
Couples de serrage
|
vis de l'embout de remplissage 8 N.m |
écrou du tuyau goulotte - réservoir GPL sur la polyvanne de réservoir GPL 25 N.m |
coupelle de remplissage 8 N.m |
vis de masse du tuyau goulotte - réservoir GPL sur caisse 21 N.m |
DÉPOSE
- Lire impérativement les précautions pour la réparation (voir 17C, Injection GPL, Injection GPL : Précautions pour la réparation)
- Mettre le véhicule à l'extérieur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer la roue arrière droite (voir Roue : Dépose - Repose) (MR370, 35A, roues et pneumatiques).
- Débrancher le connecteur (1) de la polyvanne de réservoir GPL.
- Effectuer une vidange de la canalisation du tuyau goulotte-réservoir GPL:
- appliquer sur le raccord (3) du détecteur de fuite (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients-Produits).
- desserrer progressivement l'écrou du tuyau goulotte - réservoir GPL (3) sur polyvanne de réservoir GPL et laisser le gaz s'échapper complètement.
- Reposer la roue arrière droite (voir Roue : Dépose - Repose) (MR370, 35A, roues et pneumatiques).
- Rentrer le véhicule.
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer la roue arrière droite (voir Roue : Dépose - Repose) (MR370, 35A, roues et pneumatiques).
- Déposer l'écran de passage de roue arrière droite (voir Ecran de passage de roue arrière : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
- Déclipper le tuyau goulotte - réservoir GPL en (2) .

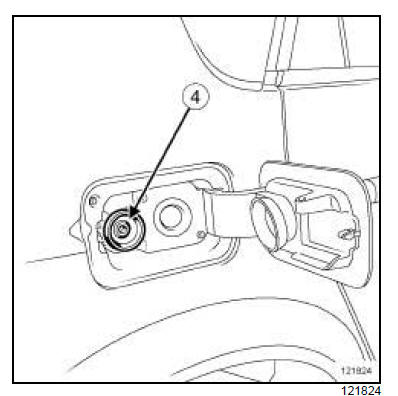

- Déposer la coupelle de remplissage (4) sur l'embout de remplissage à l'aide de l'outil (Ms. 1787).
- Déposer les vis de l'embout de remplissage (5) .
- Déposer :
- la vis de masse du tuyau goulotte-réservoir (6)
- le tuyau goulotte-réservoir GPL (7) .
REPOSE
- Mettre en place le tuyau goulotte - réservoir GPL (7) en s'assurant de la présence du joint..
- Presserrer :
- la vis de masse du tuyau goulotte - réservoir GPL sur caisse (6) ,
- les vis de l'embout de remplissage (5) .
- Presserrer à la main l'écrou du tuyau goulotte - réservoir GPL sur la polyvanne (3) .
- Clipper le tuyau goulotte - réservoir en (2) .
- Remplacer systématiquement la coupelle de remplissage.
- Serrer aux couples :
- les vis de l'embout de remplissage (8 N.m) en (5) ,
- l'écrou du tuyau goulotte - réservoir GPL sur la polyvanne de réservoir GPL (25 N.m) en (3) ,
- la coupelle de remplissage (8 N.m) à l'aide de l'outil (Ms. 1787) en (4) .
- la vis de masse du tuyau goulotte - réservoir GPL sur caisse (21 N.m) en (6) ,
- Brancher le connecteur (1) de la polyvanne de réservoir GPL.
- Reposer :
- la roue arrière droite (voir Roue : Dépose - Repose) (MR370, 35A, roues et pneumatiques),
- l'écran de passage de roue arrière droite (voir Ecran de passage de roue arrière : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
