RTA Renault Scenic 2: Train arrière : Valeurs de réglage
I - CONTRÔLE
Contrôler le réglage des trains roulants (voir Trains roulants : Contrôle)

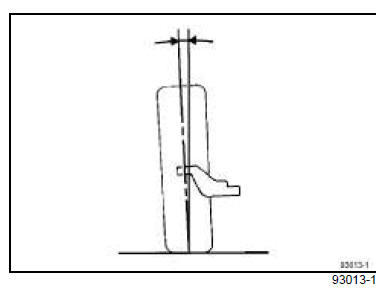

II - CARROSSAGE
Non réglable.
| Valeur | Position du véhicule |
| - 1º 25' +- 20' | Véhicule en ordre de marche (VODM) |

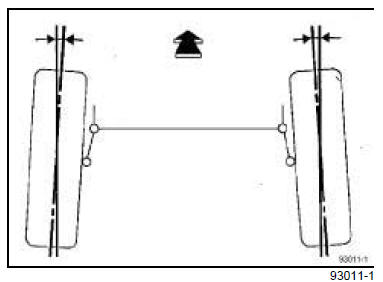

III - PARALLÉLISME
- : ouverture
+ : fermeture
Non réglable.
1 - Suspension normale
Châssis standard
| Valeur (pour deux roues) | Position du véhicule |
| Fermeture : 0º 35' +- 25' | Véhicule en ordre de marche (VODM) |
Châssis long
| Valeur (pour deux roues) | Position du véhicule |
| Fermeture : 0º 31' +- 20' | Véhicule en ordre de marche (VODM) |
2 - Suspension renforcée
Châssis standard
| Valeur (pour deux roues) | Position du véhicule |
| Fermeture : 0º 29' +- 25' | Véhicule en ordre de marche (VODM) |
Châssis long
| Valeur (pour deux roues) | Position du véhicule |
| Fermeture : 0º 25' +- 20' | Véhicule en ordre de marche (VODM) |
Barres stabilisatrices avant : Caractéristiques
TRAIN AVANT
Train avant : Valeurs de
réglage
I - CONTRÔLE
Contrôler le réglage des trains roulants (voir Trains
roulants : Contrôle)
II - CHASSE
Non réglable.
III - CARROSSAGE
Non réglable.
I ...

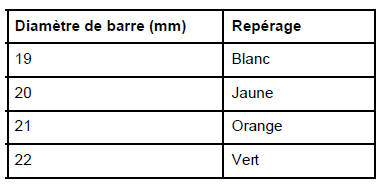

Barre stabilisatrice arrière :
