RTA Renault Scenic 2: Système antidémarrage : Liste et localisation des éléments
I - LISTE DES ÉLÉMENTS
Le système se compose :
- de deux télécommandes de condamnation des portes (carte renault, le système peut en comporter jusqu'à quatre),
- d'un lecteur de carte,
- d'un bouton de démarrage ( " Start " ),
- d'un verrou électrique de colonne de direction,
- de l'unité centrale habitacle, située dans l'habitacle,
- de l'unité de protection et de commutation, située dans le compartiment moteur,
- de trois antennes d'émission basse fréquence raccordées à l'unité centrale habitacle (version " mains libres " ),
- d'un calculateur d'injection,
- d'un calculateur de boîte de vitesses automatique (si le véhicule en est équipé),
- d'un capteur de point mort de boîte de vitesses mécanique (si le véhicule en est équipé),
- d'un capteur de pédale d'embrayage (si le véhicule en est équipé),
- d'un contacteur de pédale de frein.

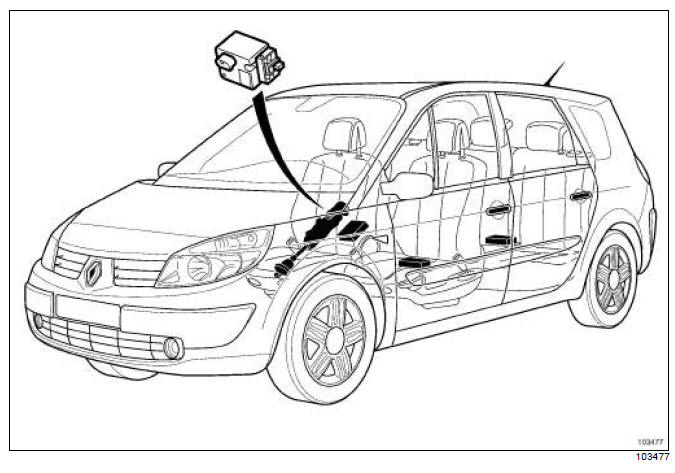

II - LOCALISATION DES ÉLÉMENTS
Antidémarrage
...
Antenne de démarrage :
Dépose - Repose
ATTENTION
Les agrafes de maintien (1) sont fragiles, manipuler
avec précaution.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
1 - Antenne 1 (Zone av ...
