RTA Renault Scenic 2: SSPP : Liste et localisation des éléments
RTA Renault Scenic 2 / Châssis / Système de surveillance de la pression
des pneumatiques / SSPP : Liste et localisation
des éléments

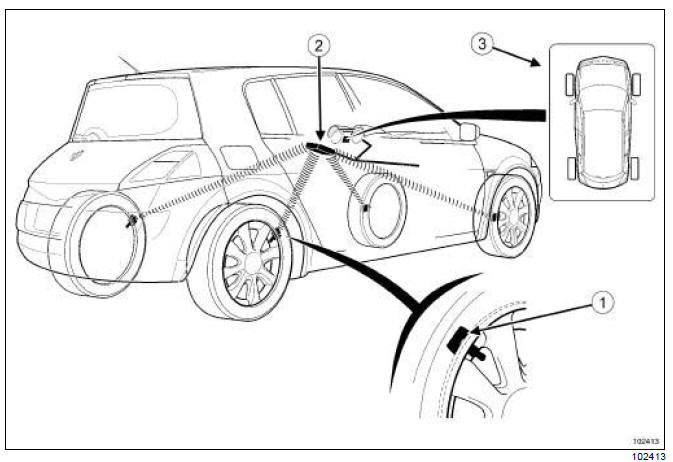

Le système est composé :
- de quatre capteurs de pression (1) intégrés aux valves (une par roue) ; les capteurs émettent un signal radiofréquence,
- d'un calculateur (2) qui recueille, décode et traite les informations des capteurs, puis détermine le message à afficher,
- d'un afficheur (3) intégré au tableau de bord.
Nota :
Chauqe capteur est identifié par un repère de couleur
situé autour de la valve :
- vert = avant gauche,
- jaune = avant droit,
- rouge = arrière gauche,
- noir = arrière droit.
Description
Ce système permet de surveiller en permanence l'état
de pression des quatre pneumatiques du véhicule et
les défaillances du système.
La roue de secours n'es ...
