RTA Renault Scenic 2: Ressort et amortisseur avant : Dépose - Repose
RTA Renault Scenic 2 / Châssis / Eléments porteurs avant / Ressort et amortisseur
avant : Dépose - Repose
|
Outillage spécialisé indispensable |
| Sus. 1731 Outil de dépose amortisseur avant. |
|
Matériel indispensable |
| compresseur de ressort |
| clé pour écrou de tige d'amortisseur |
|
Couples de serrage
|
| écrou de tige d'amortisseur 62 N.m |
| vis de fixation de chapelle d'amortisseur 17 N.m |
| vis de fixation de pied d'amortisseur 105 N.m |
| écrou de fixation de rotule de biellette de renvoi de barre stabilisatrice 44 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer les roues avant (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
- Dégrafer le flexible de frein de l'amortisseur et le câble de capteur de vitesse de roue.
- Déposer :
- la rotule de biellette de renvoi de la barre stabilisatrice,
- le mécanisme d'essuie-vitre avant (voir Mécanisme d'essuie-vitre avant : Dépose - Repose) (MR 370, 85A, Essuyage - Lavage).
- Déposer :
- la vis de fixation (1) de pied d'amortisseur,
- la vis de fixation (2) du support d'étrier de frein avant.
- Suspendre l'ensemble " étrier - support d'étrier de frein avant " .

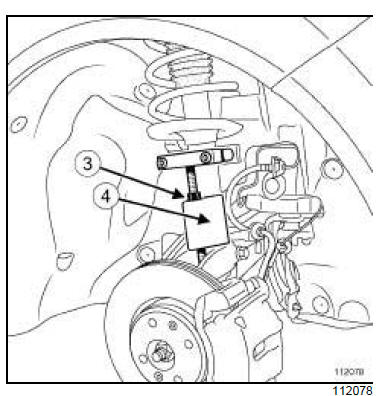

- Mettre en place l'outil (Sus. 1731).
- Visser la vis (3) de l'outil (Sus. 1731) pour écarter le pied de l'amortisseur du porte-moyeu.
- Vérifier que la partie (4) de l'outil (Sus. 1731) soit bien en appui contre la jambe de force de l'amortisseur.
- Suspendre le porte-moyeu
- Déposer :
- les vis de fixation (5) de chapelle d'amortisseur ,
- le combiné " ressort - amortisseur " .
- Mettre en place les coupelles appropriées sur le compresseur de ressort et positionner l'ensemble sur le ressort.
- Décoller le ressort des coupelles en comprimant le ressort.
- Déposer l'écrou de tige d'amortisseur à l'aide de l'clé pour écrou de tige d'amortisseur.
- Séparer les différents éléments constituant le combiné "ressort - amortisseur".
REPOSE
- Placer l'outil compresseur de ressort dans un étau.
Nota :
En cas de remplacement du ressort, pour faciliter
le remontage, respecter la position et l'orientation
du ressort et des coupelles de l'outil.
- Positionner le ressort dans la gorge de la coupelle, gaine lisse en haut, gaine striée en bas.
- Respecter l'ordre et le sens de montage des pièces constitutives.
Nota :
Respecter l'orientation de la butée tournante
pour faciliter la repose en haut et en bas.
- Remplacer impérativement l'écrou de tige d'amortisseur.
- Serrer au couple l'écrou de tige d'amortisseur (62 N.m).
- Décomprimer le ressort.
- Retirer le compresseur de ressort.
- Placer l'indexage (6) dans son logement.
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- les vis de fixation de chapelle d'amortisseur (17 N.m) ,
- la vis de fixation de pied d'amortisseur (105 N.m) ,
- l'écrou de fixation de rotule de biellette de renvoi de barre stabilisatrice (44 N.m).
- Reposer :
- la rotule de biellette de renvoi de la barre stabilisatrice,
- le mécanisme d'essuie-vitre avant (voir Mécanisme d'essuie-vitre avant : Dépose - Repose) (MR 370, 85A, Essuyage - Lavage).
ATTENTION
Fixer le flexible de frein et le câblage du capteur
de vitesse de roue, s'ils ont été dégrafés.
Ne pas vriller le flexible de frein.
- Reposer les roues avant (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
