RTA Renault Scenic 2: M9R, et 724

1. Capteur de pression de filtre à particules
2. Embout du tuyau de prise de pression amont
3. Embout du tuyau de prise de pression aval

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 364, 02A, Moyen de levage).
• Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 364, 80A, Batterie).
• Déposer :

• les vis du protecteur sous moteur,
• le protecteur sous moteur.

• Déposer :

• les écrous (4) de la traverse inférieure de renfort,
• la traverse inférieure de renfort.

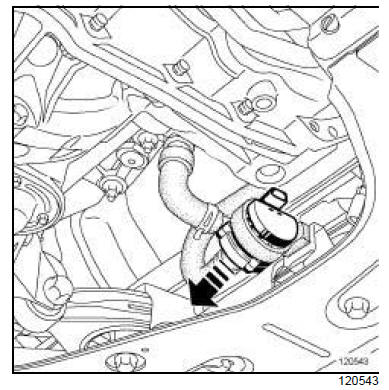

• Ecarter la pompe à eau électrique de son support.
• Déposer le filtre à particules (voir 19B, Echappement, Filtre à particules : Dépose - Repose)

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

1 - Capteur de pression de filtre a particules amont

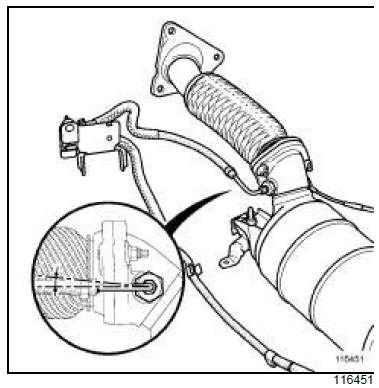

• Déposer le tuyau de prise de pression amont (5) de son adaptateur intermédiaire vissé sur la ligne d'échappement (6) .

2 - Capteur de pression de filtre à particules aval

• Déposer le tuyau de prise de pression aval (7) de son adaptateur intermédiaire vissé sur la ligne d'échappement (8) .

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

• Enduire les filetages du tuyau de prise de pression amont de graisse haute température ANTI-SEIZE (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 364, 04B, Ingrédients - Produits).
• Veiller à ce que la graisse ne déborde pas du filetage.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

1 - Capteur de pression de filtre a particules aval

• Mettre en place la partie rigide du tuyau de prise de pression aval puis l'orienter de manière à être parallèle (+3º) à l'axe longitudinal de la ligne d'échappement.
• Serrer l'adaptateur vissé sur la ligne d'échappement, uniquement s'il est remplacé.
• Reposer le tuyau de prise de pression aval sur son adaptateur vissé sur la ligne d'échappement.

2 - Capteur de pression de filtre à particules amont

• Mettre en place la partie rigide du tuyau de prise de pression amont puis l'orienter de manière à être parallèle (+3º) à l'axe longitudinal de la ligne d'échappement.
• Serrer l'adaptateur vissé sur la ligne d'échappement, uniquement s'il est remplacé.
• Reposer le tuyau de prise de pression amont sur son adaptateur vissé sur la ligne d'échappement.

III - ÉTAPE FINALE

• Reposer le filtre à particules (voir 19B, Echappement, Filtre à particules : Dépose - Repose)
• Mettre en place la pompe à eau électrique sur son support.
• Reposer :

• la traverse inférieure de renfort,
• les écrous de la traverse inférieure de renfort,
• le protecteur sous moteur,
• les vis du protecteur sous moteur.

• Brancher la batterie (voir Batterie : Dépose - Repose) (MR 364, 80A, Batterie).
• Avant de redémarrer le moteur, effacer à l'aide de l'outil de diagnostic les défauts éventuellement mémorisés par le calculateur d'injection.
