LOCALISATION

Nota : Pour les véhicules équipés d'un bac de chargement (version société), déposer la console centrale coulissante (voir Console centrale : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).

Equipement électrique

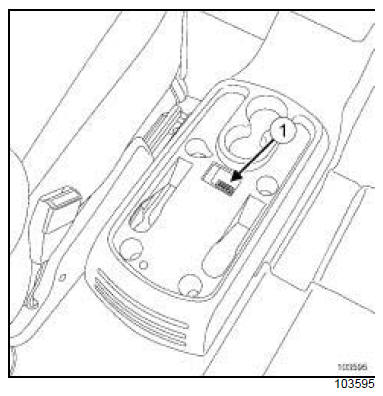

Pour les véhicules sans console coulissante électrique, la prise diagnostic (1) est située sous le tapis.

Equipement électrique

Equipement électrique

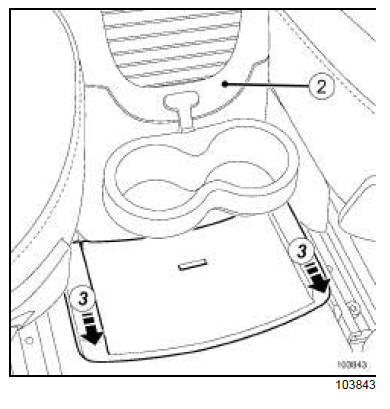

Pour les véhicules équipés de console coulissante électrique :

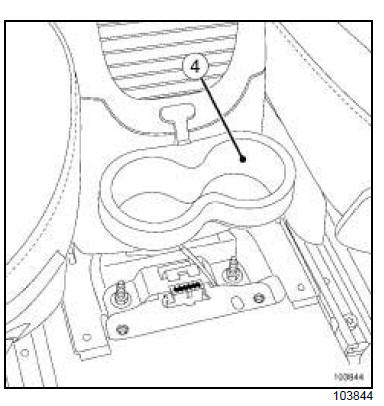

Nota : La dépose du porte-gobelet (4) n'est pas nécessaire.
