RTA Renault Scenic 2: Calculateurs : Liste et localisation des éléments

RTA Renault Scenic 2 / Equipement électrique / Câblage / Calculateurs : Liste et localisation des éléments

Equipement électrique

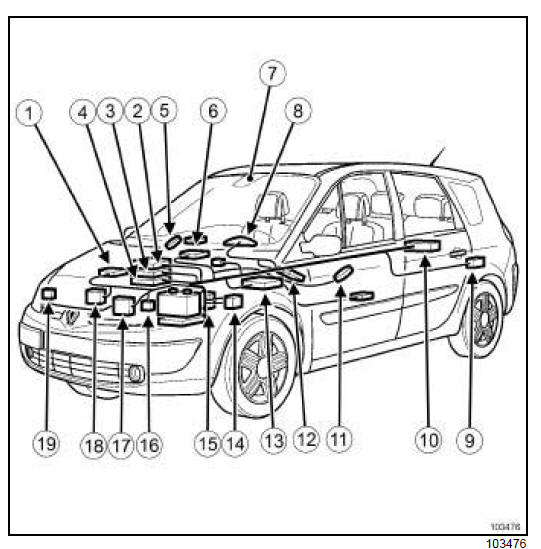

  1. Boîtier d'interface de naviguation
  2. Radio ou changeur de disque compacts
  3. Climatisation
  4. Lecteur de carte
  5. Commande lève-vitres électrique droit
  6. Calculateur d'airbag
  7. Détecteur de pluie et de luminosité
  8. Tableau de bord
  9. Chargeur de disques compact ou ampli tuner
  10. Antenne d'ouverture "mains libres"
  11. Commande lève-vitres électrique gauche
  12. Calculateur de direction assistée électrique
  13. Unité Centrale Habitacle
  14. Unité de Protection et de Commutation / Unité de Servitude Moteur
  15. Calculateur d'injection
  16. Module haute tension de lampe au xénon côté gauche
  17. Boîte de vitesses automatique
  18. Antiblocage de roue - contrôle dynamique de conduite
  19. Module haute tension de lampe au xénon côté droit
