RTA Renault Scenic 2: F4R, et 770 ou 771 - K4M, et 761 ou 766 ou 782 ou 812 ou 813
Couples de serrage
|
vis de fixation du boîtier papillon 13 N.m |
vis de fixation de cache de batterie 4 N.m |
DÉPOSE
- Déposer les caches du moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les grilles d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),

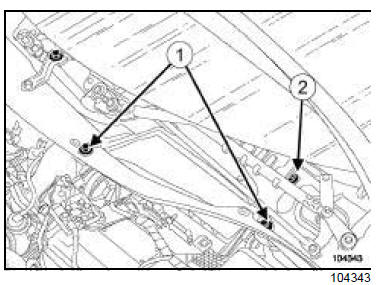

- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la boîte à eau.
- Déposer :

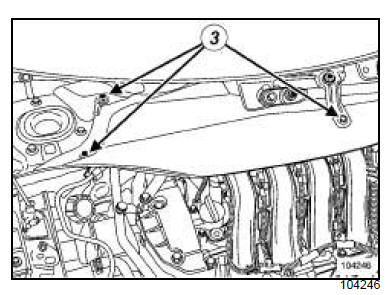

- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.

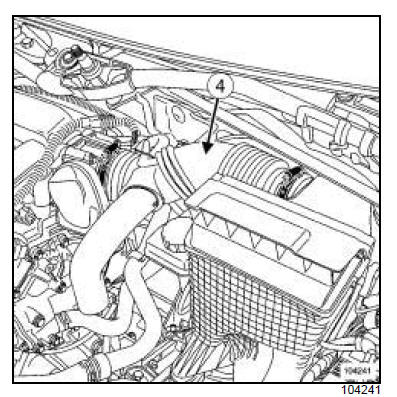

- Déposer le conduit d'air (4) .
- Débrancher :

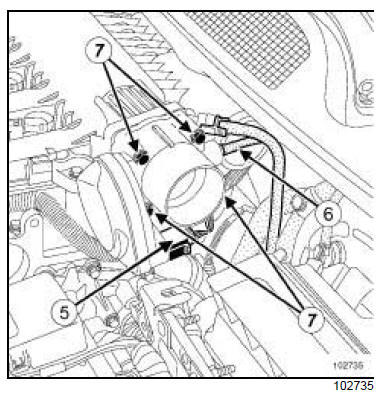

- le connecteur du boîtier papillon (5) ,
- le tuyau de recirculation des vapeurs d'essence (6) de l'électrovanne de commande.
- Déposer :
- les vis de fixation (7) du boîtier papillon,
- le boîtier papillon.
REPOSE
- Remplacer le joint du boîtier papillon à chaque démontage.
- Procéder dans l'ordre inverse de la dépose.
- Serrer au couple les vis de fixation du boîtier papillon (13 N.m) en répartissant le serrage.
- Brancher la batterie en commençant par la borne positive.
- Serrer au couple les vis de fixation de cache de batterie (4 N.m).
- Effectuer une réinitialisation des apprentissages des
butées (voir Diagnostic - configurations et apprentissages).
(MR 372, 17B, Injection Essence).
