RTA Renault Scenic 2: Enrouleur pyrotechnique arrière : Dépose - Repose
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serrage
|
| vis de l'enrouleur pyrotechnique arrière 21 N.m |
| vis du renvoi de ceinture 21 N.m |
| vis de la ferrure de ceinture 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin d'airbag au tableau de bord s'allume fixe (contact mis).
- Verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs).
- Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déposer :
- la tablette arrière latérale (voir Tablette arrière latérale : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs),
- la garniture de custode (voir Garniture de custode : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

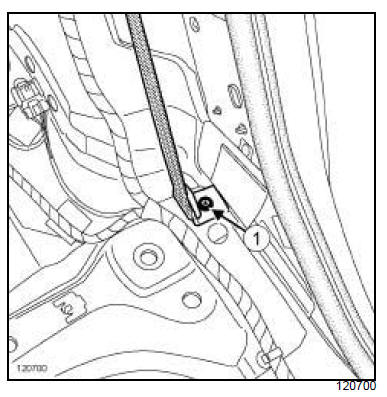

- Déposer la vis (1) de la ferrure de ceinture.
- Débrancher le connecteur (2) de l'enroulement pyrotechnique arrière.
- Déposer :

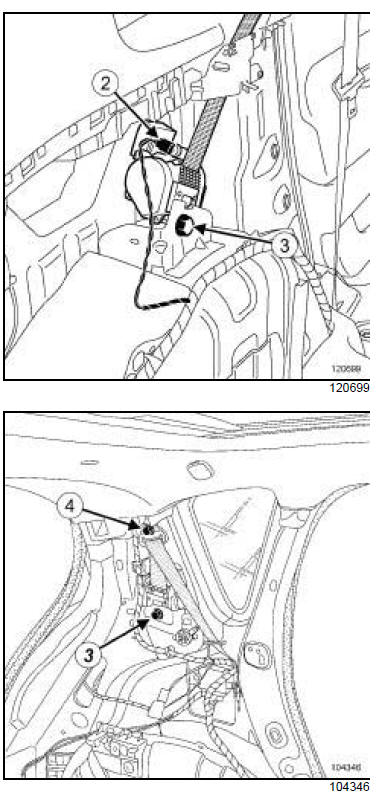

- la vis (3) de l'enrouleur pyrotechnique arrière,
- la vis (4) du renvoi de ceinture,
- l'enrouleur pyrotechnique arrière.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
(voir 88C, Airbag et prétensionneurs, Airbag et prétensionneurs : Précautions pour la réparation)
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer l'enrouleur pyrotechnique arrière.
- Serrer aux couples :
- la vis de l'enrouleur pyrotechnique arrière (21 N.m) ,
- la vis du renvoi de ceinture (21 N.m)
- la vis de la ferrure de ceinture (21 N.m).
- Brancher le connecteur de l'enrouleur pyrotechnique arrière.
- Reposer :
- la garniture de custode (voir Garniture de custode : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse),
- la tablette arrière latérale (voir Tablette arrière latérale : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
III - ÉTAPE FINALE
- Brancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déverrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs).
Détruire impérativement les prétensionneurs ou airbags avant la mise au rebut du véhicule ou de la pièce seule.
(voir 88C, Airbag et prétensionneurs, Airbags et prétensionneurs : Recyclage - Destruction)
