RTA Renault Scenic 2: Prise de pression de ligne
DP0
|
Outillage spécialisé indispensable |
| Bvi. 1215-01 Ensemble pour contrôle de pression d'huile de transmission automatique. (en coffret), manomètre 25 bars. |
Certains diagnostics sur la boîte de vitesses automatique nécessitent de prendre la pression de ligne avec un manomètre.
L'orifice permettant la prise de pression se situe près du capteur de pression.
- Pour effectuer la prise de pression de ligne, déposer la vis (1) .
- Mettre en place le raccord de prise de pression (466-06) du coffret (Bvi. 1215-01) (Diagnostic - Remplacement des organes) (MR 372, 23A, Boite de vitesses automatique).

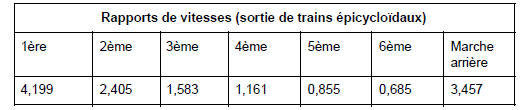

Boîte de vitesses automatique : Caractéristiques
F9Q, et DP0
AJ0
Contrôle de point de calage
du convertisseur
DP0
Matériel indispensable
outil de diagnostic
Mettre le véhicule sur un pont élévateur à deux colonnes.
Lever le véhicule jus ...
Boîte de vitesses
automatique : Pièces et
ingrédients pour la réparation
DP0
Désignation
Organe concerné
Graisse BR2 +
Centreur de convertisseur
Frein de vis haute résistance
Vis d'étrier de frein
Remplac ...
D'autres materiaux:
K4J, et 730, et conditionnement air ou condt d'air reg conditionnement air
ou condt d'air regule - K9K, et
conditionnement air ou condt d'air regule
Couples de serrage
vis de fixation du galet
tendeur
40 N.m
vis de fixation de roue 130 N.m
vis de fixation du cache
batterie
4 N.m
IMPORTANT
Mettre des gants anti-coupure pendant toute l'opération.
ATTENTION ...
Sans lampes decharge, et phase documentaire 2
Matériel indispensable
appareil de contrôle et réglage des projecteurs
RÉGLAGE
I - ÉTAPE DE PRÉPARATION AU RÉGLAGE
Déposer :
les rivets plastique (1) des enjoliveurs (2) ,
les enjoliveurs (2) .
Ne p ...
Accessoires
Utilisation de téléphones et appareils CB.
Les téléphones
et appareils CB équipés d’antenne intégrée peuvent créer des
interférences avec les systèmes électroniques équipant le véhicule
d’origine, il est recommandé de n’utiliser que des appareils avec
anten ...
