Véhicule : Remorquage et levage

Matériel indispensable
sangle(s) de sécurité

I - REMORQUAGE

ATTENTION Pour le remorquage, se référer à la loi en vigueur dans chaque pays.

Ne jamais prendre les tubes de transmission comme point d'attache.

N'utiliser les points de remorquage que pour le remorquage sur route.

Ne pas se servir des points de remorquage pour sortir le véhicule d'un fossé ni pour soulever directement ou indirectement le véhicule.

Visser et bloquer l'anneau d'arrimage avant d'effectuer un remorquage.

Véhicules équipés d'une boîte de vitesse automatique :

  • De préférence, transporter le véhicule sur un plateau ou le remorquer en levant les roues avant, le remorquage avec roues au sol peut exceptionnellement être effectuer à une vitesse inférieure à 20 km/h et sur une distance maximun de 30 km (levier en position neutre).

Véhicules équipés de carte Renault :

  • Si le véhicule est en panne de batterie, la colonne de direction reste verrouillée. Dans ce cas, remettre une batterie ou une source électrique pour verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir 88C, Airbags et prétensionneurs, Airbag et prétensionneurs : Précautions pour la réparation), ce qui déverrouille la colonne de direction.
  • S'il n'est pas possible de verrouiller le calculateur d'airbag, lever impérativement l'avant du véhicule.

1 - Position du point d'attache avant

Moyens de levage

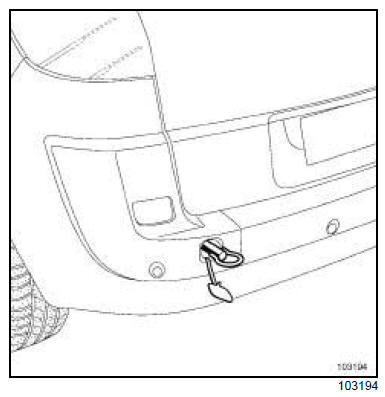

2 - Position du point d'attache arrière

Moyens de levage

II - LEVAGE PAR CRIC ROULEUR

IMPORTANT L'utilisation d'un cric rouleur implique obligatoirement l'emploi de chandelles appropriées.



ATTENTION Le soubassement de ce véhicule est protégé par des produits qui assurent la garantie antiperforation de 12 ans.

Après l'opération, effectuer une protection corps creux dans les traverses latérales avant et reposer les obturateurs. Remplacer les obturateurs s'ils ont été détériorés.

Refaire la protection antigravillon du bas de caisse si elle est détériorée.

Moyens de levage

Pour lever une roue avant ou arrière, prendre appui en (1) ou (2) .

Pour mettre le véhicule sur chandelles, lever latéralement l'ensemble du véhicule et positionner obligatoirement les chandelles sous les renforts prévus pour positionner le cric de l'équipement de bord (3) ou (4) .

III - LEVAGE PAR PONT ÉLÉVATEUR

1 - Rappel des consignes de sécurité

Moyens de levage

S'il faut déposer des organes lourds du véhicule, utiliser de préférence un pont élévateur à quatre colonnes.

Sur un pont élévateur à deux colonnes, après la dépose de ce type d'organes (groupe motopropulseur, train arrière, boîte de vitesses), il y a risque de basculement du véhicule. Mettre en place des sangle(s) de sécurité disponibles au Magasin de Pièces de Rechange.

2 - Mise en place des sangles

Moyens de levage

Pour des raisons de sécurité, les sangles doivent toujours être en parfait état, les remplacer en cas de dégradation.

Lors de la pose des sangles, vérifier le bon positionnement des protections (sièges et parties fragiles).

a - Basculement vers l'avant

b - Basculement vers l'arrière

3 - Points de levage autorisés

Pour lever le véhicule, positionner les patins des bras de levage comme indiqué ci-après en prenant garde à ne pas abîmer l'extrémité de l'aile avant et le dessous de bas de caisse.

IMPORTANT Seuls les points de levage décrits dans ce chapitre permettent de lever le véhicule en toute sécurité.

Ne pas lever le véhicule en prenant appui sur d'autres points que ceux décrits dans ce chapitre.

Appuis avant

Moyens de levage

Appuis arrière

Moyens de levage
