RTA Renault Scenic 2: F9Q, et 803 ou 804 ou 816 ou 818

Couples de serrage

collier sur le tuyau de recirculation des gaz d'échappement 5 N.m
vis du tuyau de recirculation des gaz d'échappement sur le collecteur d'échappement 13 N.m
vis du tuyau de recirculation des gaz d'échapp e m e n t s u r l'électrovanne EGR 18 N.m



IMPORTANT Lors de la manipulation, porter des gants anti-coupure.

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose

  • les vis (1) de l'écran d'accès du filtre à air,
  • l'écran d'accès du filtre à air,
  • la vis (2) de la cloison de boîte à eau.

Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose

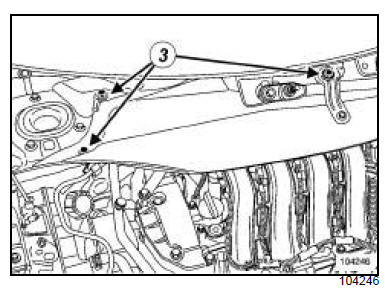

  • les vis (3) de la cloison de boîte à eau,
  • la cloison de boîte à eau,
  • la roue avant droite (voir Roue : Dépose - Repose) (35A, Roues et pneumatiques),
  • les vis du protecteur sous moteur,
  • le protecteur sous moteur,
  • l'écrou de la rotule de la biellette de direction droite.

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

Collier Encliquetable

Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose

Collier Vissé

Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose

Nota : Il existe deux types de collier montés pour le tuyau rigide de recirculation des gaz d'échappement :
  • le collier encliquetable,
  • le collier vissé.

Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose

  • le collier (4) du tuyau rigide de recirculation des gaz d'échappement à l'aide de l'outil(collier encliquetable) ou à l'aide d'un tournevis (collier vissé),
  • les vis (5) du tuyau de recirculation des gaz d'échappement sur le collecteur d'échappement.

Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose

  • les vis (6) du tuyau de recirculation des gaz d'échappement de l'électrovanne EGR,
  • le tuyau de recirculation des gaz d'échappement,
  • les joints du tuyau de recirculation des gaz d'échappement

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

  • les joints du tuyau de recirculation des gaz d'échappement,
  • le collier du tuyau de recirculation des gaz d'échappement.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

  • le tuyau de recirculation des gaz d'échappement,
  • les vis du tuyau de recirculation des gaz d'échappement sur l'électrovanne EGR,
  • les vis du tuyau de recirculation des gaz d'échappement sur le collecteur d'échappement,
  • un collier neuf sur le tuyau de recirculation des gaz d'échappement.
  • le collier sur le tuyau de recirculation des gaz d'échappement (5 N.m) ,
  • les vis du tuyau de recirculation des gaz d'échappement sur le collecteur d'échappement (13 N.m) ,
  • les vis du tuyau de recirculation des gaz d'échappement sur l'électrovanne EGR (18 N.m).

III - ÉTAPE FINALE

  • le protecteur sous moteur,
  • la roue avant droite (voir Roue : Dépose - Repose) (35A, Roues et pneumatiques),
  • la cloison de boîte à eau,
  • l'écran d'accès du filtre à air,
  • le cache moteur.
