RTA Renault Scenic 2: M9R, et 721 ou 722
Outillage spécialisé indispensable |
Mot. 1807 Clé pour serrage capteur température gaz échappement |
Matériel indispensable |
pince brucelle |
Couples de serrage
|
capteur de température des gaz d'échappement 40 N.m |
vis du tuyau d'air entrée échangeur air-air sur le répartiteur d'admission 8 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires exterieures).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de boîte à eau.
- Déposer :
- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Pivoter l'agrafe (4) du tuyau d'entrée échangeur airair sur le turbocompresseur.

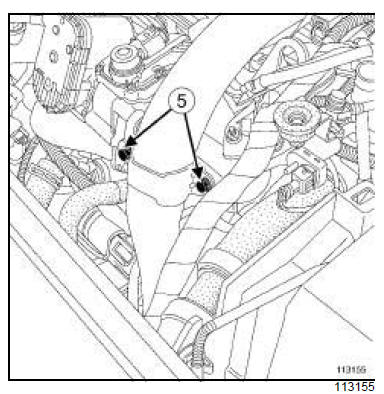

- Déposer les vis (5) du tuyau d'entrée échangeur airair sur le répartiteur d'admission.
- Ecarter le tuyau d'entrée échangeur air-air.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Débrancher le connecteur (6) du capteur de température des gaz d'échappement.
- Dégrafer :
- le connecteur (6) du capteur de température des gaz d'échappement de son support,
- le faisceau du capteur de température des gaz d'échappement de l'écran thermique (7) .
- Déposer le capteur de température des gaz d'échappement (8) à l'aide de l'outil (Mot. 1807).
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Déposer le joint du tuyau d'air entrée échangeur airair à l'aide d'une pince brucelle.
- Reposer le joint neuf du tuyau d'air entrée échangeur air-air.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer le capteur de température des gaz d'échappement à l'aide de l'outil (Mot. 1807).
- Serrer au couple le capteur de température des gaz d'échappement (40 N.m) sur le turbocompresseur à l'aide de l'outil (Mot. 1807).
- Agrafer :
- le faisceau du capteur de température des gaz d'échappement de l'écran thermique,
- le connecteur du capteur de température des gaz d'échappement de son support.
- Brancher le connecteur du capteur de température des gaz d'échappement.
III - ÉTAPE FINALE
- Pivoter l'agrafe du tuyau d'air entrée échangeur airair pour replacer l'agrafe dans son logement.
- Clipper le tuyau d'air entrée échangeur air-air sur le turbocompresseur.
- Reposer les vis du tuyau d'air entrée échangeur airair sur le répartiteur d'admission.
- Serrer au couple les vis du tuyau d'air entrée échangeur air-air sur le répartiteur d'admission (8 N.m).
- Reposer
- la cloison de boîte à eau,
- les vis de la cloison de boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires exterieures).
- le cache moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
