RTA Renault Scenic 2: K9K, et 734
Outillage spécialisé indispensable |
Mot. 1807 Clé pour serrage capteur température gaz échappement |
Matériel indispensable |
dégoujonneuse à rouleau |
Couples de serrage
|
écrou du capteur de température des gaz d'échappement 32 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer le cache moteur.
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).

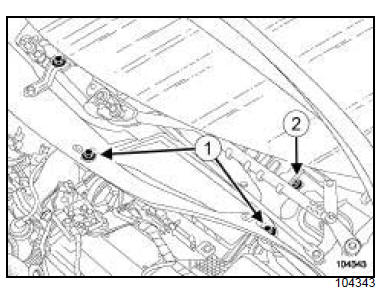

- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :
- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau.

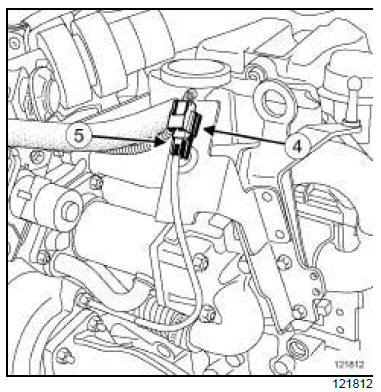

- Débrancher le connecteur (4) du capteur de température des gaz d'échappement.
- Dégrafer le connecteur du capteur de température des gaz d'échappement de l'anneau de levage côté distribution en (5) .
- Déposer :
- la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose)
- le précatalyseur (voir 1 9 B , Echappement, Précatalyseur : Dépose - Repose)
- Déposer les goujons du turbocompresseur à l'aide d'une dégoujonneuse à rouleau pour faciliter l'accès au capteur de température des gaz d'échappement.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- l'écrou (6) du capteur de température des gaz d'échappement à l'aide de l'outil (Mot. 1807) ,
- le capteur de température des gaz d'échappement (7) .
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer le capteur de température des gaz d'échappement à l'aide d'un chiffon propre, sec et non pelucheux dans le cas d'une réutilisation.
- Remplacer impérativement les goujons du turbocompresseur en cas de réutilisation du turbocompresseur.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer les goujons du turbocompresseur à l'aide d'une dégoujonneuse à rouleau en cas de remplacement du turbocompresseur.
- Enduire le filetage de l'écrou du capteur de température des gaz d'échappement d'ANTIGRIPPANT CUIVRE ou de LUBRIFIANT CUIVRE ALUMINIUM (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients - Produits).
- Mettre en place le capteur de température des gaz d'échappement dans son logement sur le turbocompresseur.
- Visser sans serrer l'écrou du capteur de température des gaz d'échappement.
- Serrer au couple l'écrou du capteur de température des gaz d'échappement (32 N.m) à l'aide de l'outil (Mot. 1807).
III - ÉTAPE FINALE
- Reposer les goujons du turbocompresseur à l'aide d'une dégoujonneuse à rouleau.
- Reposer :
- le précatalyseur (voir 1 9 B , Echappement, Précatalyseur : Dépose - Repose)
- la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose)
- Agrafer le connecteur du capteur de température des gaz d'échappement sur l'anneau de levage côté distribution.
- Brancher le connecteur du capteur de température des gaz d'échappement.
- Reposer :
- la cloison de la boîte à eau,
- les vis de la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air.
- Reposer :
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le cache moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
