RTA Renault Scenic 2: Berceau de train avant : Dépose - Repose

DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
• Mettre les roues droites.
• Centrer le volant de direction.

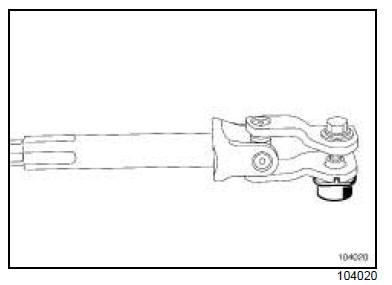

• Soulever le tapis de sol pour accéder à la chape rabattable.

• Ejecter la cloche (ne pas la conserver).
• Déposer :

• la vis de la chape rabattable (ne pas la conserver),
• l'écrou-came de la chape rabattable (ne pas la conserver).

• Mettre en place l'outil bloque-volant.
• Sangler le radiateur avec la grille de calandre.

• Déposer :

• les roues avant (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
•  les pare-boue,
•  le protecteur sous moteur,

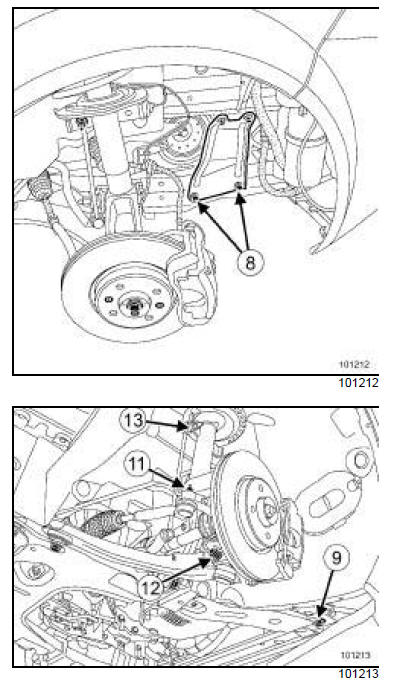

• les vis (8) inférieures de renforts latéraux,
• les vis (9) avant de la traverse de radiateur,
• les écrous arrière de la traverse de radiateur,
• la traverse de radiateur.

• Dégrafer le faisceau des capteurs de vitesse de roue.
• Débrancher le connecteur des capteurs de vitesse de roue dans le passage de roue.
• Déposer :

• les écrous (11) de rotule de direction,
• les boulons (12) de rotules inférieures,

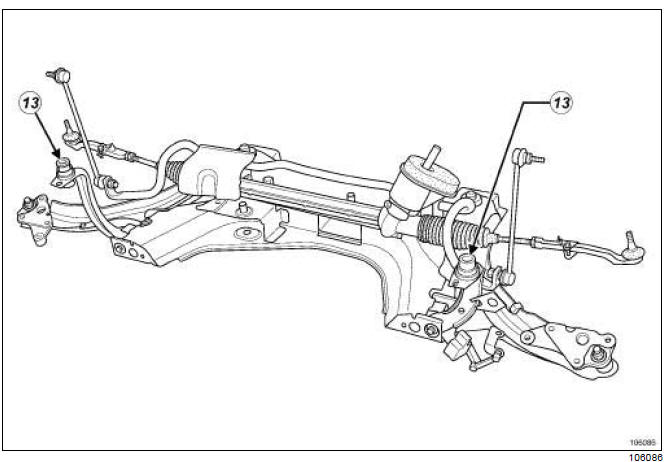

• les écrous (13) des rotules supérieures des biellettes de renvoi de barre stabilisatrice.

• Extraire :

• les rotules de direction,
• les rotules supérieures des biellettes de renvoi de barre stabilisatrice.

K4J ou K4M ou K9K

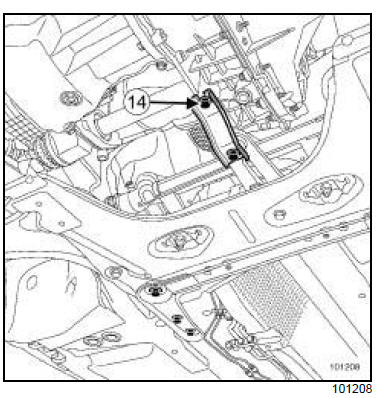

• Déposer la vis (14) de la biellette de reprise de couple sur le moteur.

F4R ou F9Q

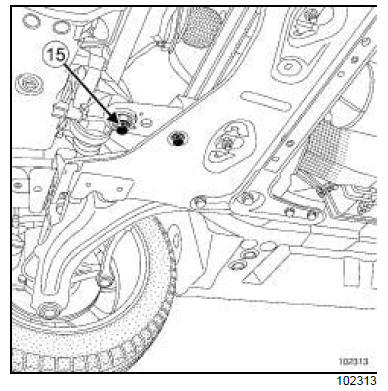

• Déposer la vis (15) de la biellette de reprise de couple sur le moteur.

M9R

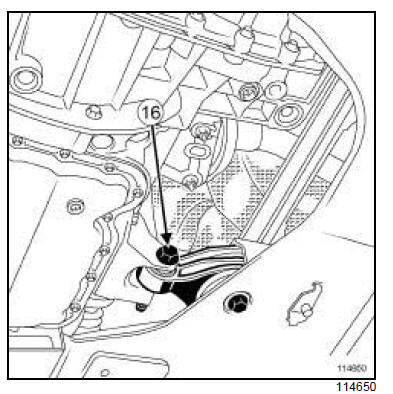

• Déposer la vis (16) de la biellette de reprise de couple sur le support moteur.

• Placer l'outil vérin d'organes sous le berceau.
• Sangler le berceau sur l'outil vérin d'organes.
• Extraire les rotules des bras inférieurs.
• Déposer le support du câblage de capteur de vitesse de roue.
• Déposer :

• les vis de la traverse arrière,
• les vis du berceau sur la caisse,
• la traverse arrière,

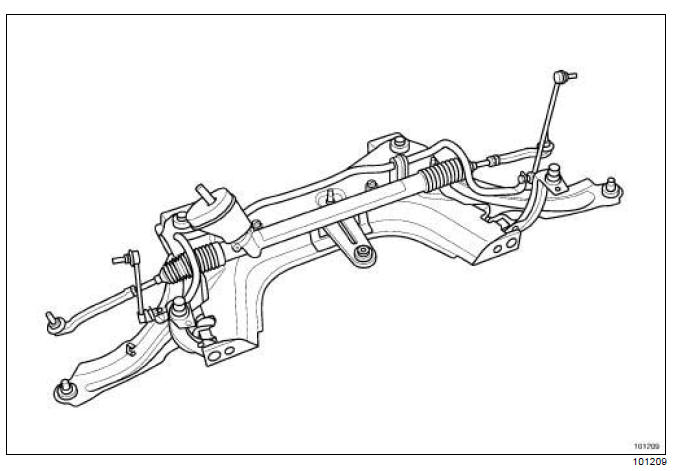

• le berceau.

• Retirer les équipements du berceau.

REPOSE

• Remplacer impérativement les fixations de berceau et de bras.
• Dégraisser les surfaces de la caisse en appui avec le berceau et la traverse à l'aide du NETTOYANT DE SURFACE.
• Serrer dans l'ordre et aux couples :

• les vis de plot de berceau (105 N.m) ,
• les vis de la traverse arrière sur le berceau (62 N.m) ,
• les vis du tirant de berceau (105 N.m).

• Serrer au couple les vis de bras inférieur (voir 31A, Eléments porteurs avant, Bras inférieur de demitrain avant : Dépose - Repose)
• Procéder dans l'ordre inverse de la dépose.

• Serrer aux couples :

• les vis arrière de la traverse de radiateur (21 N.m) ,
• les fixations avant de la traverse de radiateur (105 N.m).
• les boulons de rotules inférieures (60 N.m) ,
• les vis de biellette de reprise de couple sur le berceau (105 N.m) ,
• les écrous de rotule de biellette de barre stabilisatrice (44 N.m) ,
• les écrous de rotule de direction (37 N.m) ,
• les vis du renfort latéral (21 N.m).

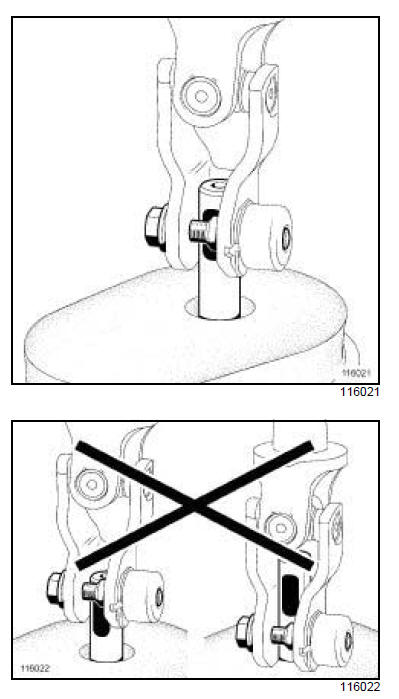

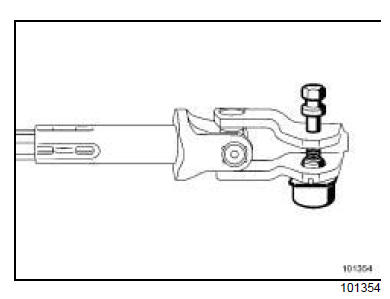

• Respecter le sens de montage de la vis et de l'écrou-came de la chape rabattable.
• Replacer la chape rabattable.
• Reposer l'écrou-came et la vis de chape rabatable.
• Approcher l'écrou-came et la vis de la chape rabattable.
• Immobiliser l'écrou-came dans son logement (sur la chappe rabattable).
• Presserrer l'écrou et la vis de la chape rabattable.

• Identifier la marque de la colonne de direction (voir 36B, Direction assistée, Colonne de direction : Dépose - Repose)
• Serrer aux couples :

• la vis de la chape rabattable (colonne de marque TRW) (30 N.m) ,
• la vis de la chape rabattable (colonne de marque NSK) (44 N.m)

• Contrôler le bon positionnement de la chape la rabattable.

F4R ou F9Q ou M9R

• Serrer au couple les vis de biellette de reprise de couple sur le support moteur F ou M (180 N.m).

K4J ou K4M ou K9K

• Serrer au couple les vis de biellette de reprise de couple sur le moteur K (105 N.m).

• Reposer les roues (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
• Remettre en place le tapis de sol.

• Régler les trains roulants (voir 30A, Généralités, Train avant : Valeurs de réglage)
• Effectuer une initialisation du système des lampes au xénon (si le véhicule en est équipé) (voir Diagnostic - Configurations et apprentissages) (MR 372, 80C, Lampes au xénon).

NIVEAU EQT. SPORT

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (02A, Moyens de levage).
• Mettre les roues droites.
• Centrer le volant de direction.
• Mettre en place l'outil bloque-volant.
• Déposer, dans l'habitacle, la vis et l'écrou de la chape rabattable.
• Sangler le radiateur avec la grille de calandre.
• Déposer :

• les roues avant (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
• les écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (55A, Protections extérieures),
• le protecteur sous moteur.

• Déposer :

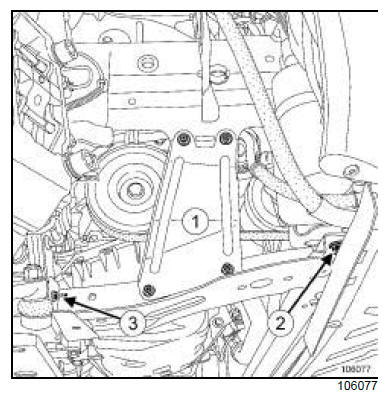

• les joues latérales (1) ,
• les vis avant (2) de la traverse de radiateur,
• les écrous arrière (3) de la traverse de radiateur,
• la traverse de radiateur.

• Extraire la rotule du capteur de hauteur.
• Dégrafer le câblage des capteurs de vitesse de roue.
• Débrancher le connecteur des capteurs de vitesse de roue dans le passage de roue.

• Déposer :

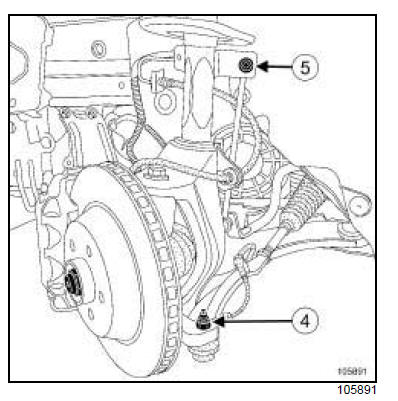

• les écrous de rotule de direction (4) ,
• les écrous de rotule supérieure (5) des bielletes de renvoi de barre stabilisatrice.

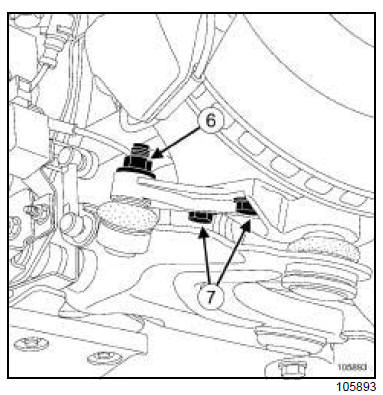

• Déposer les écrous des biellettes inférieures (6) .
• Extraire les rotules à l'aide de l'outil (Tav. 476).

• Compresser le demi-train d'environ 10 cm.

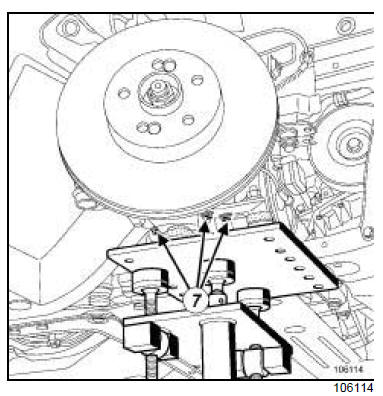

• Déposer les trois vis (7) du support de pivot.
• Décompresser le demi-train en levant le pont élévateur de 50 cm.

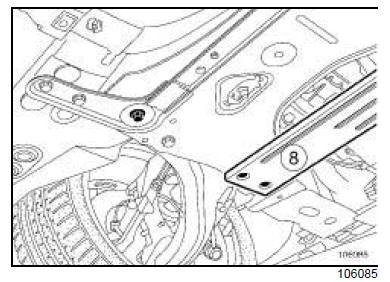

• Déposer la barre de renfort du berceau (8) .

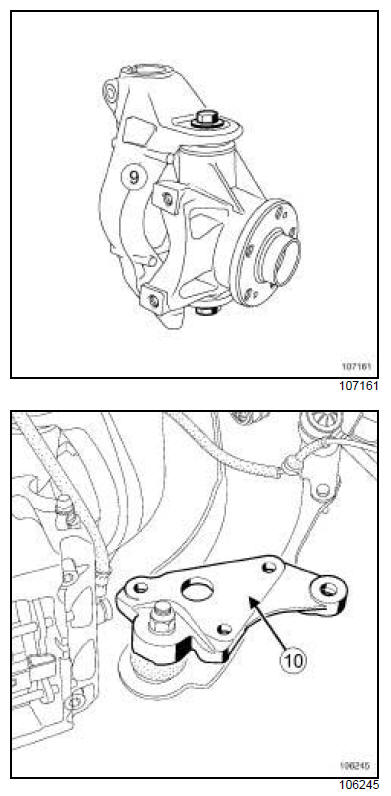

• Extraire les pivots (9) de leur support (10) à l'aide d'un marteau.

II - ÉTAPE DE DÉPOSE DE LA PÎÈCE ÉTUDIÉE

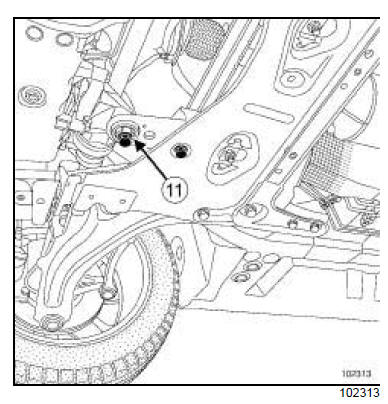

• Déposer la biellette (11) de reprise de couple.
• Placer l'outil vérin d'organes sous le berceau.
• Sangler le berceau sur l'outil vérin d'organes.

• Déposer :

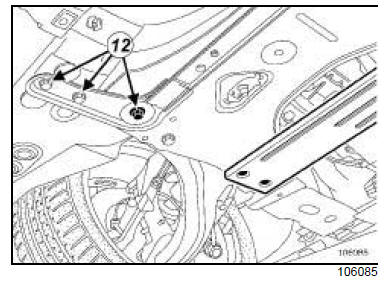

• les vis (12) de l'équerre du berceau,
• l'équerre.

• Déposer :

• les vis (13) des tirants de berceau,
• le berceau.

• Retirer les équipements du berceau.

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

• Dégraisser les surfaces de la caisse en appui avec le berceau et la traverse à l'aide de NETTOYANT DE SURFACE (voir Véhicule : Pièces et ingrédients pour la réparation) (04B, Ingrédients - Produits).
• Remplacer systématiquement les fixations de berceau et de bras.

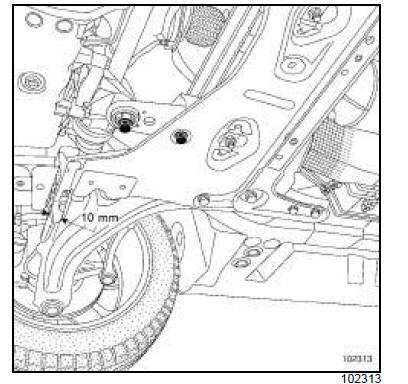

• Placer impérativement une cale de 10 mm d'épaisseur entre la traverse de radiateur et le berceau.
• Mettre les roues droites; centrer le volant de direction.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

• Reposer les équipements du berceau.
• Sangler le berceau sur le vérin d'organes.
• Reposer :

• le berceau,
• l'équerre,
• la biellette de reprise de couple.

• Serrer aux couples :

• les vis de l'équerre de berceau (62 N.m) ,
• les vis du tirant de berceau (105 N.m) ,
• les vis de biellette de reprise de couple sur le moteur (180 N.m) ,
• les vis de biellette de reprise de couple sur le berceau (105 N.m).

III - ÉTAPE FINALE

• Reposer :

• les pivots sur leur support,
• la barre de renfort du berceau,
• les bielletes de renvoi de la barre stabilisatrice,
• les rotules.

• Serrer aux couples :

• les vis de pivot (72 N.m) ,
• les vis de la barre de renfort du berceau (62 N.m) ,
• les écrous des biellettes de renvoi de la barre stabilisatrice (44 N.m) ,
• les écrous des rotules de direction (37 N.m) ,
• les écrous de rotules inférieures (100 N.m).

• Brancher le connecteur des capteurs de vitesse de roue.
• Agrafer le câblage des capteurs de vitesse de roue.
• Reposer :

• la rotule du capteur de hauteur,
• la traverse de radiateur,
• les joues latérales.

• Serrer aux couples :

• les vis avant de la traverse de radiateur (105 N.m) ,
• les écrous arrière de la traverse de radiateur (21 N.m) ,
• les vis des joues latérales (21 N.m).

• Reposer :

• le protecteur sous moteur,
• les écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (55A, Protections extérieures),
• les roues avant (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
• la chape rabatable.

• Serrer au couple la vis de la chape rabattable (24 N.m).
• Déposer la sangle(s) de sécurité du radiateur.
• Régler les trains roulants (voir Trains roulants : Contrôle) .
