RTA Renault Scenic 2: M9R
|
Couples de serrage
|
| vis de l'alternateur 25 N.m |
| écrou de la borne positive 8 N.m |
| collier de la Durit d'admission d'air sur le volet d'admission d'air 5,5 N.m |
| collier de la Durit d'admission d'air sur l'échangeur air-air 5,5 N.m |
| écrou de fixation du capteur de pression de suralimentation 8 N.m |
| vis inférieures de la façade avant 44 N.m |
| vis supérieures de la façade avant 21 N.m |
| les vis du renfort latéral droit 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION DE LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roue et pneumatique),
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

- Déposer :
- les vis du renfort latéral droit,
- le renfort latéral droit (1) ,
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose)

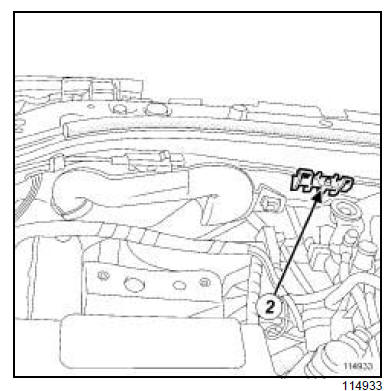

- Déclipper l'écope d'entrée d'air (2) .

- Déposer :
- les vis (3) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.

- Débrancher les connecteurs (4) de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (5) .
- Déposer :
- les agrafes (6) ,
- les vis supérieures (7) de la façade avant.
- Débrancher les tuyaux de lave-vitre.

- Déposer :
- les vis inférieures (8) de la façade avant,
- la façade avant.

- Débrancher le connecteur (9) du capteur de pression de suralimentation.
- Déposer :
- l'écrou du capteur de pression de suralimentation,
- le capteur de pression de suralimentation de la béquille du volet d'admission d'air.
- Desserrer le collier de la Durit d'admission d'air sur le volet d'admission d'air.

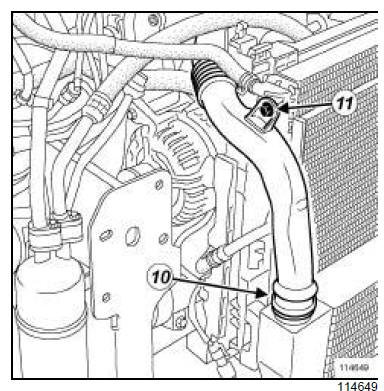

- Desserrer le collier (10) de la Durit d'admission d'air sur l'échangeur air-air.
- Déposer :
- la vis (11) du collier d'admission d'air sur le radiateur de refroidissement,
- le conduit d'admission d'air.
- Sortir l'ensemble refroidissement de son logement et l'écarter vers l'avant.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

- Débrancher le connecteur (12) de l'alternateur.
- Déposer l'écrou de la borne positive (13) .

- Déposer :
- les vis (14) de l'alternateur,
- l'alternateur.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE

- Rentrer les bagues (15) à l'aide d'une pince ou d'un étau pour faciliter la mise en place.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- l'alternateur,
- les vis de l'alternateur.
- Serrer au couple les vis de l'alternateur (25 N.m).
- Reposer l'écrou de la borne positive.
- Serrer au couple l'écrou de la borne positive (8 N.m).
- Brancher le connecteur de l'alternateur.
III - ÉTAPE FINALE
- Remettre en lieu et place l'ensemble refroidissement dans son logement.
- Reposer le conduit d'admission d'air.
- Serrer aux couples :
- le collier de la Durit d'admission d'air sur le volet d'admission d'air (5,5 N.m) ,
- le collier de la Durit d'admission d'air sur l'échangeur air-air (5,5 N.m).
- Serrer la vis du conduit d'admission d'air sur le radiateur de refroidissement.
- Reposer :
- le capteur de pression de suralimentation sur la béquille du volet d'admission d'air,
- l'écrou du capteur de pression de suralimentation.
- Serrer au couple l'écrou de fixation du capteur de pression de suralimentation (8 N.m).
- Brancher le connecteur du capteur de pression de suralimentation.
- Reposer :
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les tuyaux de lave-vitre.
- Reposer les agrafes.
- Mettre en place le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis de fixation du couvercle de l'unité de servitude moteur.
- Reposer :
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose)
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le protecteur sous moteur,
- le renfort latéral droit,
- les vis du renfort latéral droit.
- Serrer au couple les vis du renfort latéral droit (21 N.m).
- Reposer :
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roue et pneumatique),
- les caches moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
