RTA Renault Scenic 2: K4M - K4J
|
Couples de serrage
|
| vis de la pompe à eau M6 (presserrage) 8 N.m |
| vis de la pompe à eau M8 (presserrage) 8 N.m |
| vis de la pompe à eau M8 22 N.m |
| vis de la pompe à eau M6 10 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la partie avant de l'écran de passage de roue avant droite (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Vidanger le circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage)
- Déposer :
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose)
- la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose)
- Déposer :
- le galet tendeur de distribution,
- la pompe à eau.
REPOSE
- Ne pas gratter les plans de joint des surfaces en aluminium.
- Mettre des lunettes.
- Mettre des gants pendant l'opération.
- Nettoyer les plans de joint avec du produit SUPER DECAPANT POUR PLAN DE JOINT pour dissoudre la partie du joint restant collée.
- Appliquer le produit sur la partie à nettoyer ; attendre environ une dizaine de minutes puis enlever les résidus avec une spatule en bois.

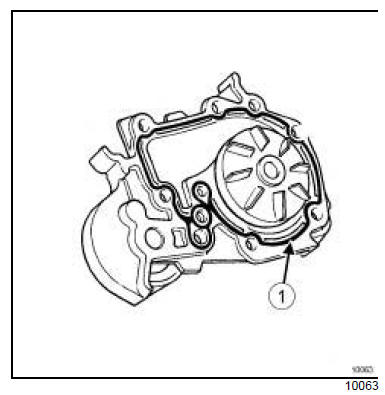

- Appliquer en (1) un cordon de COLLE RESINE d'une largeur de 0,6 mm à 1 mm.
- Reposer :
- la pompe à eau,
- les vis de la pompe à eau.
- Presserrer :
- les vis de la pompe à eau M6 (presserrage) (8 N.m) ,
- les vis de la pompe à eau M8 (presserrage) (8 N.m).
- Serrer dans l'ordre et aux couples :
- les vis de la pompe à eau M8 (22 N.m) ,
- les vis de la pompe à eau M6 (10 N.m).
- Reposer :
- la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose)
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose)
- Reposer :
- la partie avant de l'écran de passage de roue avant droite (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- les caches moteur.
- Effectuer :
- le remplissage du circuit de refroidissement (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage)
- la purge du circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
