RTA Renault Scenic 2: K4J ou K4M
Matériel indispensable |
sangle(s) de sécurité |
Couples de serrage
|
vis de fixation de l'alternateur 21 N.m |
vis de fixation du compresseur de conditionnement d'air 21 N.m |
vis de fixation du demiberceau 105 N.m |
écrous de fixation du demi-berceau 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer les caches moteur.
- Débrancher :
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les connexions électriques.
- Ecarter le faisceau de l'alternateur.
- Déposer :
- les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roue et pneumatique),
- les écrans de passage de roue avant droit et gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- ne pas pincer les Durits de refroidissement,
- ne pas sangler le demi-berceau.
- Attacher l'ensemble refroidissement à l'aide d'une sangle(s) de sécurité à la traverse supérieure.
- Déposer :
- les vis de fixation des renforts latéraux,
- les renforts latéraux (1) .
- Déposer :
- les vis et les écrous de fixation (2) du demi-berceau,
- le demi-berceau,
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose)
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Débrancher :
- le connecteur (3) du pressostat,
- le connecteur (4) du compresseur de conditionnement d'air.
- Ecarter le faisceau électrique.
- Déposer les vis de fixation (5) du compresseur de conditionnement d'air.
- Ecarter le compresseur de conditionnement d'air et l'attacher à l'aide d'une sangle(s) de sécurité.
CHAUFFAGE ORDINAIRE
- Déposer :
- les vis de fixation (6) du support de la poulie libre,
- le support de la poulie libre.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

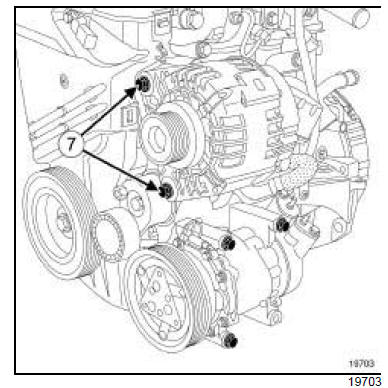

- les vis fixation (7) de l'alternateur,
- l'alternateur.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE

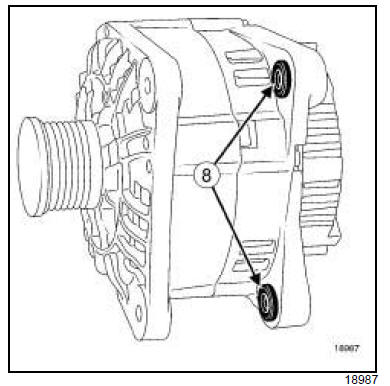

- Rentrer les bagues (8) à l'aide d'une pince ou d'un étau.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- l'alternateur,
- les vis de fixation de l'alternateur.
- Serrer au couple les vis de fixation de l'alternateur (21 N.m).
III - ÉTAPE FINALE
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Reposer :
- Le compresseur de conditionnement d'air,
- les vis de fixation du compresseur de conditionnement d'air.
- Serrer au couple les vis de fixation du compresseur de conditionnement d'air (21 N.m).
- Brancher :
- le connecteur du pressostat,
- le connecteur du compresseur de conditionnement d'air.
CHAUFFAGE ORDINAIRE
- Reposer :
- le support de la poulie libre,
- les vis de fixation du support de la poulie libre.
- Reposer la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose).
- Mettre une goutte de FREIN VIS HAUTE RÉSISTANCE sur les vis de fixation du demi-berceau.
- Reposer :
- le demi berceau,
- les renforts latéraux.
- Serrer aux couples :
- les vis de fixation du demi-berceau (105 N.m) ,
- les écrous de fixation du demi-berceau (21 N.m).
- Reposer :
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le protecteur sous moteur,
- les écrans de passage de roue avant droit et gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roue et pneumatique).
- Brancher :
- les connexions électriques,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Reposer les caches moteur.
