RTA Renault Scenic 2: K9K, et 732 ou 734
Outillage spécialisé indispensable |
Mot. 1567 Pince à distance pour colliers de tube de recyclage des gaz d'échappement - EGR. |
Couples de serrage
|
goujons de fixation du collecteur d'échappement 9 N.m |
vis de fixation du collecteur d'échappement 26 N.m |
vis de fixation du boîtier de recirculation des gaz d'échappement 25 N.m |
vis de fixation du tuyau rigide de recirculation des gaz d'échappement 35 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
- Déposer les caches moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Débrancher le connecteur (4) du capteur de pression d'admission d'air.
- Desserrer le collier (5) et écarter le conduit d'admission d'air (6) .
- Débrancher le connecteur (7) du volet d'admission d'air.
- Déposer :
- la vis de fixation (8) de la patte de fixation du volet d'admission d'air,
- le protecteur sous moteur,
- le catalyseur (voir 1 9 B , Echappement, Catalyseur : Dépose - Repose) ,
- le turbocompresseur (voir 12B, Suralimentation, Turbocompresseur : Dépose - Repose) ,
- les vis de fixation de l'anneau de levage côté distribution.
- Déposer les vis de fixation (9) de la patte de fixation du couvercle du protecteur de rampe d'injection.
- Déposer :

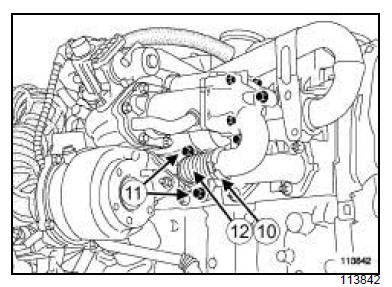

- le collier (10) du tuyau rigide de recirculation des gaz d'échappement à l'aide de l'outil (Mot. 1567) ,
- les vis de fixation (11) du tuyau rigide de recirculation des gaz d'échappement,
- le tuyau rigide de recirculation des gaz d'échappement (12) .
- Desserrer les vis de fixation (13) du boîtier de recirculation des gaz d'échappement.
- Ecarter le boîtier de recirculation des gaz d'échappement.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- les écrous de fixation du collecteur d'échappement,
- le collecteur d'échappement.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer impérativement et consciencieusement les plans de joint.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Serrer au couple les goujons de fixation du collecteur d'échappement (9 N.m).
- Mettre en place le joint neuf du collecteur d'échappement.
- Reposer :
- le collecteur d'échappement,
- les écrous de fixation du collecteur d'échappement.
- Serrer au couple les vis de fixation du collecteur d'échappement (26 N.m).
III - ÉTAPE FINALE
- Mettre en place le boîtier de recirculation des gaz d'échappement.
- Serrer au couple les vis de fixation du boîtier de recirculation des gaz d'échappement (25 N.m).
- Reposer :
- le tuyau rigide de recirculation des gaz d'échappement neuf avec un joint neuf,
- les vis de fixation neuves du tuyau rigide de recirculation des gaz d'échappement.
- Mettre en place le collier encliquetable neuf.
- Serrer jusqu'au contact les vis de fixation du tuyau rigide de recirculation des gaz d'échappement sur le collecteur.
- Ajuster le tuyau rigide de recirculation des gaz d'échappement par rapport au support du refroidisseur.
- Verrouiller le collier encliquetable du tuyau rigide de recirculation des gaz d'échappement à l'aide de l'outil (Mot. 1567).
- Serrer au couple les vis de fixation du tuyau rigide de recirculation des gaz d'échappement (35 N.m).
- Reposer :
- les vis de fixation de la patte de fixation du couvercle du protecteur de rampe d'injection,
- les vis de fixation de l'anneau de levage côté distribution,
- le turbocompresseur (voir 12B, Suralimentation, Turbocompresseur : Dépose - Repose) ,
- le catalyseur (voir 1 9 B , Echappement, Catalyseur : Dépose - Repose) ,
- le protecteur sous moteur,
- la vis de fixation de la patte de fixation du volet d'admission d'air.
- Brancher le connecteur du volet d'admission d'air.
- Reposer le conduit d'admission d'air sur le volet d'admission d'air.
- Serrer le collier.
- Brancher le connecteur du capteur de pression d'admission d'air.
- Déposer :
- la cloison de boîte à eau,
- les vis de fixation de la cloison de boîte à eau,
- la vis de fixation de la boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de fixation de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Reposer les caches moteur.
F4R, et 776
Couples de serrage
écrous de fixation du
collecteur d'échappement
20 N.m
les vis de fixation du
cache batterie
4 N.m
DÉPOSE
...
M9R
Matériel indispensable
dégoujonneuse à rouleau
Couples de serrage
goujons du collecteur
d'échappement
9 N.m
...
