RTA Renault Scenic 2: M9R
Matériel indispensable |
dégoujonneuse à rouleau |
Couples de serrage
|
goujons du collecteur d'échappement 9 N.m |
écrous du collecteur d'échappement (presserrage) 18 N.m |
écrous du collecteur d'échappement 30 N.m |
vis du tuyau rigide EGR sur le refroidisseur EGR 35 N.m |
vis du tuyau rigide EGR sur le collecteur d'échappement 35 N.m |
vis du tuyau rigide EGR sur la culasse 10 N.m |
vis de l'écran thermique du tuyau rigide EGR sur la culasse 10 N.m |
vis de l'écran thermique du tuyau rigide EGR sur le collecteur d'échappement 10 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
collier du tuyau d'air sortie boîtier de filtre à air côté débitmètre d'air 5,5 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
- Déposer :
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de boîte à eau.
- Déposer :
- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
M9R, et 700
- Déposer le catalyseur (voir 19B, Echappement, Catalyseur : Dépose - Repose) .
M9R, et 721 ou 722
- Déposer le précatalyseur (voir 19B, Echappement, Précatalyseur : Dépose - Repose) .
- Déposer :
- le turbocompresseur (voir 12B, Suralimentation, Turbocompresseur : Dépose - Repose) ,
- le bac à batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Desserrer le collier (4) du tuyau d'air sortie boîtier de filtre à air côté débitmètre d'air.
- Débrancher le tuyau d'air sortie boîtier de filtre à air côté débitmètre d'air.
- Déposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déclipper l'écope d'entrée d'air (5) .
- Déposer :
- les vis (6) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.
- Débrancher les connecteurs (7) de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (8) .
- Déposer :
- les agrafes (9) ,
- les vis supérieures (10) de la façade avant.
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis inférieures (11) de la façade avant,
- la façade avant.
- Déposer :
- la vis (12) de l'écran thermique du tuyau rigide EGR sur le collecteur d'échappement,
- la vis (13) de l'écran thermique du tuyau rigide EGR sur la culasse,
- la vis (14) du tuyau rigide EGR sur la culasse.
- Ecarter l'écran thermique du tuyau rigide EGR.
- Déposer les vis (15) du tuyau rigide EGR côté refroidisseur EGR.

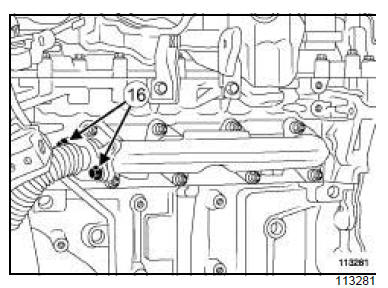

- Déposer les vis (16) du tuyau rigide EGR sur le collecteur d'échappement.
- Ecarter le tuyau rigide EGR.
- Déposer :
- le joint entre le refroidisseur EGR et le tuyau rigide EGR,
- le joint entre le tuyau rigide EGR et le collecteur d'échappement.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- les écrous du collecteur d'échappement,
- les entretoises du collecteur d'échappement,
- le collecteur d'échappement,
- le joint du collecteur d'échappement.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Remplacer systématiquement :
- les goujons si lors de la dépose ils se sont desserrès,
- les écrous du collecteur d'échappement,
- le joint de collecteur d'échappement,
- les joints du tuyau rigide EGR.
- Nettoyer et dégraisser les faces d'appui :
- du collecteur d'échappement en cas de réutilisation,
- de la face culasse,
- du tuyau rigide EGR.
- Vérifier que les goujons du collecteur d'échappement soient bien serrés au couple de (9 N.m) sinon remplacer les goujons du collecteur d'échappement qui sont desserrés.
- Serrer au couple les goujons du collecteur d'échappement (9
- Reposer le joint neuf du collecteur d'échappement comme indiqué ci-dessus.
- Positionner la languette (17) côté volant moteur.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le collecteur d'échappement,
- les entretoises.
- Visser sans serrer, les écrous neufs du collecteur d'échappement.
- Presserrer dans l'ordre et au couple les écrous du collecteur d'échappement (presserrage) (18 N.m).
- Serrer dans l'ordre et au couple les écrous du collecteur d'échappement (30 N.m).
III - ÉTAPE FINALE
- Reposer :
- le joint neuf sur le tuyau rigide EGR côté collecteur d'échappement,
- le joint neuf sur le tuyau rigide EGR côté refroidisseur EGR.
- Mettre en place le tuyau rigide EGR.
- Visser sans serrer :
- les vis du tuyau rigide EGR sur collecteur d'échappement,
- les vis du tuyau rigide EGR sur refroidisseur EGR,
- la vis du tuyau rigide EGR sur la culasse.
- Serrer aux couples :
- les vis du tuyau rigide EGR sur le refroidisseur EGR (35 N.m) ,
- les vis du tuyau rigide EGR sur le collecteur d'échappement (35 N.m) ,
- la vis du tuyau rigide EGR sur la culasse (10 N.m).
- Mettre en place l'écran thermique.
- Reposer :
- la vis de l'écran thermique du tuyau rigide EGR sur la culasse,
- la vis de l'écran thermique du tuyau rigide EGR sur le collecteur d'échappement.
- Serrer aux couples :
- la vis de l'écran thermique du tuyau rigide EGR sur la culasse (10 N.m) ,
- la vis de l'écran thermique du tuyau rigide EGR sur le collecteur d'échappement (10 N.m).
- Reposer :
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les tuyaux de lave-vitre.
- Reposer les agrafes.
- Mettre en place le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Brancher le tuyau d'air sortie boîtier de filtre à air côté débitmètre d'air.
- Serrer au couple le collier du tuyau d'air sortie boîtier de filtre à air côté débitmètre d'air (5,5 N.m).
- Reposer :
- le bac à batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le turbocompresseur (voir 12B, Suralimentation, Turbocompresseur : Dépose - Repose) .
M9R, et 700
- Reposer le catalyseur (voir 19B, Echappement, Catalyseur : Dépose - Repose) .
M9R, et 721 ou 722
- Reposer le précatalyseur (voir 19B, Echappement, Précatalyseur : Dépose - Repose) .
- Reposer :
- la cloison de boîte à eau,
- les vis de la cloison de boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un réglage des projecteurs (voir Projecteur avant : Réglage) (MR 370, 80B, Projecteurs avant) ou (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon).
