Notice d'utilisation Renault Scenic 2: Toit ouvrant
Velum
Effectuez toujours les manoeuvres du velum toit ouvrant fermé : Ouverture du velum : poussez la poignée 1 vers le haut puis accompagnez le velum jusqu’à l’enrouleur.
Fermeture du velum : tirez la poignée 1 jusqu’à encliqueter le verrou.
Entrebâillement du toit ouvrant

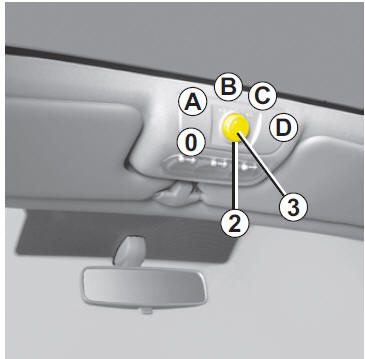

Ouverture : ouvrez le velum puis tournez le bouton 2 en position A.
Fermeture : amenez le bouton 2 en position 0.
Coulissement du toit ouvrant
Ouverture : ouvrez le velum, puis positionnez le bouton 2 en position B, C ou D, en fonction de l’ouverture désirée ; Fermeture : tournez le bouton 2 en position 0.
Ce système fonctionne : Contact mis ou contact coupé jusqu’à l’ouverture de la porte conducteur (limité à environ 20 minutes).
|
Responsabilité du conducteur Ne quittez jamais votre véhicule carte RENAULT à l’intérieur en y laissant un enfant (ou un animal). En effet, celui-ci pourrait faire fonctionner le toit ouvrant électrique et risquerait de se coincer une partie du corps (cou, bras, main…) ce qui pourrait lui occasionner des blessures graves. En cas de coincement, inversez aussitôt le sens de la course en tournant le bouton 2 tout à droite (position D). |
Fermeture à distance du toit ouvrant (véhicules équipés de lève-vitres impulsionnels à toutes les vitres).
Au verrouillage des portes de l’extérieur, si vous exercez deux pressions rapprochées sur le bouton de verrouillage de la carte RENAULT, ou, en mode mains libres, sur le bouton d’une porte ou du coffre, les vitres et le toit ouvrant se ferment automatiquement.
Après une fermeture à distance du toit ouvrant, un appui sur le bouton 3 permettra au toit ouvrant de retrouver sa position avant fermeture.
Particularités
Si la vitre du toit ouvrant
rencontre une résistance en fin de course (ex. : doigts d’une personne,
patte d’un animal, branche d’arbre…) elle s’arrête puis recule de quelques
centimètres.
Il est cependant recommandé de n’actionner le système que si l’utilisateur voit bien le véhicule et que personne n’est à l’intérieur.
La fermeture du toit ouvrant peut occasionner des blessures graves. |
Anomalie de fonctionnement de fermeture du toit ouvrant
Dans ce cas, vérifiez l’absence d’obstacle puis tournez le bouton 2, en position 0 puis appuyez sur le bouton 3, jusqu’à fermeture complète du toit ouvrant.
Attention, pendant cette manipulation, la fonction limiteur
d’effort du toit ouvrant est désactivée.
Consultez au plus tôt votre Représentant RENAULT. |
Précautions d’utilisation
- Véhicule avec barres de toit De manière générale, il est
déconseillé de manoeuvrer le toit ouvrant.
Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit…) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant.
Adressez-vous à votre Représentant RENAULT, pour connaître les adaptations possibles ;
- veillez à ce que le toit ouvrant soit bien fermé lorsque vous quittez votre véhicule ;
- nettoyez tous les trois mois le joint d’étanchéité à l’aide des produits sélectionnés par nos services techniques ;
- n’ouvrez pas le toit ouvrant immédiatement après la pluie ou après avoir lavé votre véhicule.
