RTA Renault Scenic 2: K9K, et 722 ou 728
|
Couples de serrage
|
| vis de fixation de cache batterie 4 N.m |
| vis de fixation de roue 130 N.m |
- prendre garde aux projections de gazole en débranchant le raccord d'alimentation,
- commander le kit de bouchons spécial circuit d'injection haute pression.
- Protéger les zones sensibles à l'écoulement du carburant.
- Respecter strictement les consignes de propreté.
Le filtre à gazole est placé derrière le projecteur droit. Il est contenu dans une cartouche démontable. Cette cartouche intègre un réchauffeur de gazole constitué d'une résistance et d'un thermocontact.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- la roue avant droite,

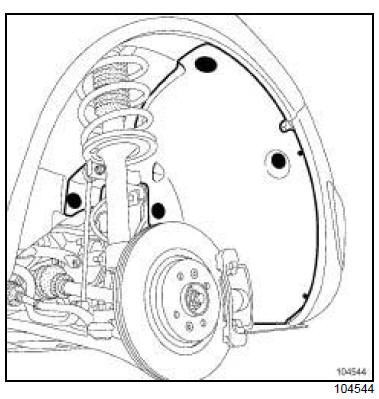

- les agrafes du pare-boue,
- le pare-boue.
- Retirer le filtre à gazole de son support en poussant le filtre vers le haut.
- Débrancher tous les raccords des tuyaux sur le filtre.
- Placer des bouchons sur les orifices.
REPOSE
- Mettre en place le filtre à gazole neuf (ne retirer les bouchons qu'au dernier moment).
- Rebrancher les raccords des tuyaux.
- Amorcer le circuit d'alimentation par la pompe d'amorçage (1) (dégazage automatique).
- Procéder dans l'ordre inverse de la dépose.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache batterie (4 N.m).
- Purger périodiquement l'eau contenue dans le filtre à gazole par le bouchon de purge (2) .
- Certains véhicules possèdent un capteur de détection d'eau (3) dans le gazole, situé sur le filtre. Dans le cas d'une détection d'eau, le témoin de défaut injection s'allume.
- Serrer au couple les vis de fixation de roue (130 N.m).
