RTA Renault Scenic 2: M9R
Couples de serrage |
vis de la béquille de maintien du volet d'admission d'air sur le répartiteur d'admission 12 N.m |
vis de la béquille de maintien du volet d'admission sur électrovanne EGR 12 N.m |
les colliers du tuyau d'air sortie échangeur air-air 5,5 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur le pont élévateur deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
- Déposer les caches moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déclipper l'écope d'entrée d'air (1) .
- Déposer :
- les vis (2) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.
- Débrancher les connecteurs (3) de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (4) .
- Déposer :
- les agrafes (5) ,
- les vis supérieures (6) de la façade avant.
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis inférieures (7) de la façade avant,
- la façade avant.
- Débrancher le connecteur (8) du capteur de pression de suralimentation.
- Déposer l'écrou (9) du capteur de pression de suralimentation sur la béquille du volet d'admission d'air.

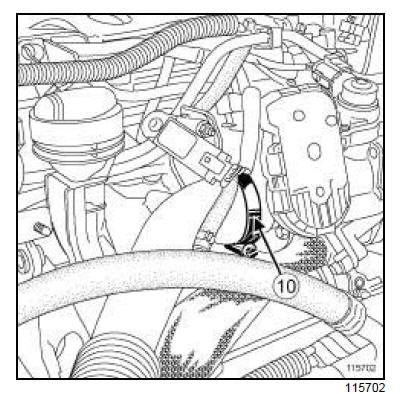

- Desserrer le collier du tuyau d'air sortie échangeur air-air (10) côté volet d'admission d'air.
- Desserrer le collier du tuyau d'air sortie échangeur air-air (11) côté échangeur air-air.
- Déposer la vis (12) du tuyau d'air sortie échangeur air-air.
- Débrancher le tuyau d'air sortie échangeur air-air.
- Déclipper le tuyau de retour de gazole sur la béquille de maintien du volet d'admission d'air.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Débrancher le connecteur (13) du volet d'admission d'air.
- Déposer :
- les vis (14) de la béquille de maintien du volet d'admission d'air sur le répartiteur d'admission,
- les vis (15) de la béquille de maintien du volet d'admission sur le volet d'admission d'air,
- la béquille de maintien du volet d'admission d'air,
- le volet d'admission d'air,
- le joint du volet d'admission d'air.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer les plans de joint :
- de l'électrovanne EGR,
- du volet d'admission d'air en cas de réutilisation.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le volet d'admission d'air équipée d'un joint neuf,
- le volet d'admission d'air,
- la béquille de maintien du volet d'admission d'air.
- Visser sans serrer :
- les vis de la béquille de maintien du volet d'admission d'air sur le répartiteur d'admission,
- les vis de la béquille de maintien du volet d'admission sur le volet d'admission d'air.
- Serrer aux couples :
- les vis de la béquille de maintien du volet d'admission d'air sur le répartiteur d'admission (12 N.m) ,
- les vis de la béquille de maintien du volet d'admission sur électrovanne EGR (12 N.m).
- Brancher le connecteur du volet d'admission d'air.
III - ÉTAPE FINALE
- Clipper le tuyau de retour de gazole sur la béquille de maintien du volet d'admission d'air.
- Brancher le tuyau d'air sortie échangeur air-air.
- Serrer au couple les colliers du tuyau d'air sortie échangeur air-air (5,5 N.m).
- Reposer la vis du tuyau d'air sortie échangeur airair.
- Reposer l'écrou du capteur de pression de suralimentation sur la béquille du volet d'admission d'air.
- Brancher le connecteur du capteur de pression de suralimentation.
- Reposer :
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les tuyaux de lave-vitre.
- Reposer les agrafes.
- Mettre en place le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Reposer les caches moteur.
- Effectuer :
- une réinitialisation des apprentissages en suivant le scénario de la commande SC036 en cas de Remplacement ou de Dépose - Repose du volet d'admission d'air (voir Diagnostic - Interprétation des commandes) (MR 372, 13B, Injection diesel) et (voir Diagnostic - Remplacement des organes) (MR 372, 13B, Injection diesel),
- un réglage des projecteurs (voir Projecteur avant : Réglage) (MR 370, 80B, Projecteurs avant) ou (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon).
