RTA Renault Scenic 2: K4J, et 730 ou 740 - K4M, et 764
Outillage spécialisé indispensable |
Mot. 1202-01 Pince collier pour collier élastique (grand modèle). |
Mot. 1202-02 Pince collier pour collier élastique (petit modèle). |
Mot. 1448 Pince à distance pour colliers élastiques |
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage
|
vis de fixation supérieure de la façade avant 21 N.m |
vis de fixation inférieure de la façade avant 44 N.m |
vis de fixation avant du demi berceau 105 N.m |
vis de fixation arrière du demi berceau 21 N.m |
vis de fixation de roue 130 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les caches moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et Pneumatiques),
- l'écran de passage de roue avant droit et gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protection extérieurs),
- le protecteur sous moteur.
- Vidanger :
- la boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- les renforts latéraux (4) du demi-berceau,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Débrancher les connecteurs (5) .
- Dégrafer le câble d'ouverture de capot avant (6) .
- Déposer :
- l'agrafe (7) ,
- la fixation (8) .
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis de fixation (9) de la façade avant,
- la façade avant.
- Vidanger le circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Débrancher le raccord d'arrivée de carburant (10) .
- Débrancher :

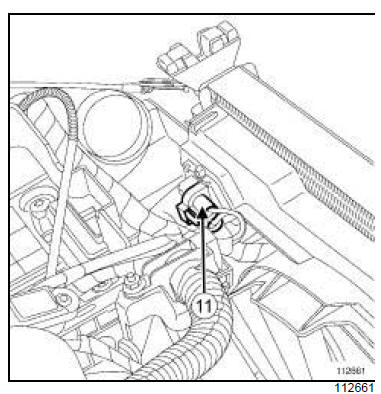

- le connecteur (11) de la résistance du groupe motoventilateur,
- la Durit supérieure du radiateur de refroidissement, à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448) ,
- le connecteur du groupe motoventilateur.
- Dégrafer le faisceau électrique du groupe motoventilateur.
- Débrancher les Durits du vase d'expansion côté radiateur de refroidissement (12) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Débrancher le connecteur du pressostat sur le tuyau de conditionnement d'air inférieur du condenseur (13) .
- Déposer :
- les tuyaux de conditionnement d'air du condenseur (14) ,
- le tuyau de conditionnement d'air entre le compresseur de conditionnement d'air et la bouteille déshydratante (15) .
- Déposer l'ensemble de refroidissement.
- Déposer :
- la fixation (16) du résonateur d'air,
- le résonateur d'air.
- Débrancher les connecteurs du calculateur.
- Déposer :
- les vis de fixation (17) du bac à batterie,
- le bac à batterie.
- Déposer le support calculateur (18) .
- Déposer :
- la vis de fixation de l'unité de protection et de commutation,
- le porte-fusibles (19) ,
- le porte-relais (20) .
- Débrancher les connecteurs de l'unité de protection et de commutation.
- Débrancher la tresse de masse (21) .
- Déposer le tuyau (22) d'assistance de freinage.
- Débrancher :
- les Durits (23) et (24) à l'aide de l'outil (Mot. 1202- 01) ou (Mot. 1202-02) ou (Mot. 1448).
- le connecteur de la sonde à oxygène aval.
- Dégrafer les câbles des leviers sur la boîte de vitesses :
- pincer la commande de la boîte en (A),
- tirer la goupille en (B),
- lever la commande de la boîte de vitesses en (C).
- Déposer les commandes de la boîte de vitesses (25)
- Tirer l'agrafe (26) .
- Débrancher la canalisation d'alimentation de l'embrayage hydraulique.
- Déposer :
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions),
- les fixations de la descente d'échappement,
- la biellette de reprise de couple inférieure,
- le demi berceau (27) .
- Mettre en place l'outil.
- Repérer le support pendulaire moteur par rapport à la carrosserie.
- Déposer :
- la suspension pendulaire moteur,
- la suspension pendulaire de boîte de vitesses,
- Tourner l'ensemble " moteur - boîte de vitesses " pour le déposer.
- Déposer l'ensemble " moteur - boîte de vitesses " .
REPOSE
- En cas de remplacement du moteur, (voir Echange standard) (NT 3784A, 10A, Ensemble moteur et bas moteur).
- Positionner l'ensemble " moteur - boîte de vitesses " dans le véhicule.
- Reposer :
- la suspension pendulaire moteur (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) en respectant les repères,
- la suspension pendulaire boîte de vitesses (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la biellette de reprise de couple inférieure (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions).
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- la vis de fixation supérieure de la façade avant (21 N.m) ,
- la vis de fixation inférieure de la façade avant (44 N.m) ,
- la vis de fixation avant du demi berceau (105 N.m) ,
- la vis de fixation arrière du demi berceau (21 N.m).
- la vis de fixation de roue (130 N.m) ,
- Ajouter du liquide de frein dans le réservoir de liquide de frein.
Ne pas vriller les flexibles de frein.
- Effectuer :
- le remplissage d'huile de boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le remplissage d'huile moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le remplissage du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge de l'embrayage (voir C i r c u i t d'embrayage : Purge) (MR 370, 37A, Commandes d'éléments mécaniques).
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Effectuer le remplissage du circuit de fluide réfrigérant à l'aide d'une station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant).
