RTA Renault Scenic 2: K9K, et 722 ou 724 ou 728 - F9Q, et 803 ou 804 ou 812 ou 816 ou 818, et sans filtre a partic
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage
|
vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur 8 N.m |
écrous de la bride d'échappement sur le catalyseur 21 N.m |
Le pompe d'amorçage manuelle est indissociable du tuyau d'alimentation de carburant, pour déposer la pompe d'amorçage manuelle, déposer l'ensemble " tuyaux d'alimentation et de retour de carburant " .
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache moteur,
- le protecteur sous moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
J84, et K9K, et 722 ou 724 ou 728, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE - F9Q, et 812, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant.
F9Q, et 812
- Déposer la biellette de reprise de couple supérieure.
- Déposer :
- les écrous de la bride d'échappement sur le catalyseur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les fixations de l'écran thermique du tablier,
- les agrafes de l'insonorisant du tablier.
- Ecar ter l 'ensemble "é cran thermiqueinsonorisant " du tablier.
- Déposer :
- les vis de l'anneau de levage,
- l'anneau de levage.
J84, et K9K, et 722 ou 724 ou 728, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE - F9Q, et 812, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Déposer le tuyau de liaison entre l'évaporateur et la bouteille déshydratante (voir Tuyau de liaison évaporateur - bouteille déshydratante : Dépose - Repose) (MR 370, 62A, Conditionnement d'air).
- Déposer le groupe hydraulique (voir Groupe hydraulique de freinage : Dépose - Repose) (MR 370, 38C, Antiblocage des roues).
J84, et K9K, et 722 ou 724 ou 728, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE - F9Q, et 812, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Déposer la vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur.
- Dégrafer le tuyau de liaison entre le condenseur et l'évaporateur.
- Débrancher le tuyau de liaison de l'évaporateur.
- Déposer les fixations de l'écran thermique de la ligne d'échappement.
- Reculer l'écran thermique d'échappement vers l'arrière.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

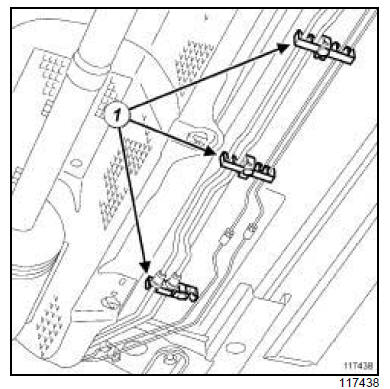

- Dégrafer les tuyaux d'alimentation et de retour de carburant sous caisse en (1) .
- ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
- faire attention aux projections de carburant en débranchant le raccord,
- protéger les zones sensibles à l'écoulement de carburant.
- Débrancher :

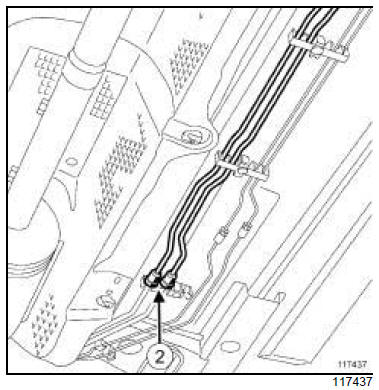

- le raccord rapide sous caisse (2) du tuyau d'alimentation de carburant,
- le raccord rapide sous caisse (2) du tuyau de retour de carburant.
- Débrancher :
- le raccord rapide du tuyau d'alimentation de carburant sur le filtre à gazole,

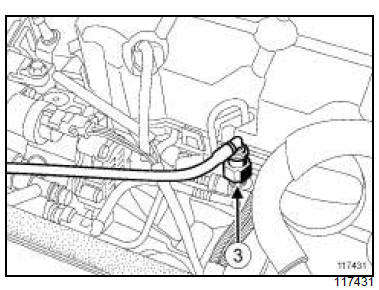

- la raccord rapide (3) du tuyau de retour de carburant.
- Dégrafer les tuyaux d'alimentation et de retour de carburant.
- Déposer l'ensemble " tuyaux d'alimentation et de retour de carburant " .
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer l'ensemble " tuyaux d'alimentation et de retour de carburant " .
- Agrafer les tuyaux d'alimentation et de retour de carburant.
- Brancher :
- le raccord rapide du tuyau d'alimentation de carburant sur le filtre à gazole,
- la raccord rapide du tuyau de retour de carburant,
- le raccord rapide sous caisse du tuyau d'alimentation de carburant,
- le raccord rapide sous caisse du tuyau de retour de carburant.
- Agrafer les tuyaux d'alimentation et de retour de carburant sous caisse.
II - ÉTAPE FINALE
- Avancer l'écran thermique de la ligne d'échappement.
- Reposer les fixations de l'écran thermique de la ligne d'échappement.
J84, et K9K, et 722 ou 724 ou 728, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE - F9Q, et 812, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Brancher sur l'évaporateur le tuyau de liaison condenseur- évaporateur.
- Agrafer le tuyau de liaison entre le condenseur et l'évaporateur.
- Reposer la vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur.
- Serrer au couple la vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur (8 N.m).
- Reposer le groupe hydraulique (voir Groupe hydraulique de freinage : Dépose - Repose) (MR 370, 38C, Antiblocage des roues)
J84, et K9K, et 722 ou 724 ou 728, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE - F9Q, et 812, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Reposer le tuyau de liaison entre l'évaporateur et la bouteille déshydratante (voir Tuyau de liaison évaporateur - bouteille déshydratante : Dépose - Repose) (MR 370, 62A, Conditionnement d'air).
- Reposer :
- l'anneau de levage,
- les vis de l'anneau de levage,
- l'ensemble " écran thermique et insonorisant " sur le tablier,
- les agrafes de l'insonorisant du tablier,
- les fixations de l'écran thermique du tablier,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les écrous de la bride d'échappement sur le catalyseur.
- Serrer au couple les écrous de la bride d'échappement sur le catalyseur (21 N.m).
F9Q, et 812
- Reposer la biellette de reprise de couple supérieure (voir 19D, Suspension moteur, Suspension pendulaire) .
J84, et K9K, et 722 ou 724 ou 728, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE - F9Q, et 812, et CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Remplir le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant.
- Reposer :
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- le protecteur sous moteur,
- le cache moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Amorcer le circuit de carburant à l'aide de la pompe d'amorçage manuelle.
