RTA Renault Scenic 2: Electrovanne de pilotage de débit : Dépose - Repose
DP0
|
Couples de serrage
|
| vis de fixation d'électrovanne de pilotage de débit de l'échangeur 1 daN.m |
| vis de fixation du cache batterie 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.

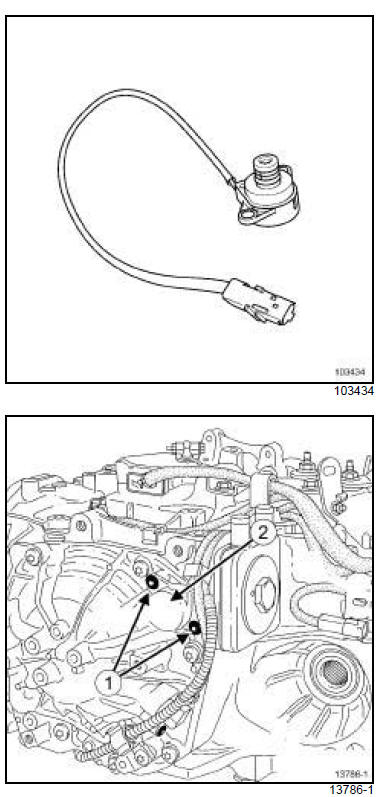

- Déposer :
- les deux vis d'électrovanne (1) ,
- l'électrovanne de pilotage de débit de l'échangeur (2) .
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple la vis de fixation d'électrovanne de pilotage de débit de l'échangeur (1 daN.m).
- Serrer au couple les vis de fixation du cache batterie (0,4 daN.m).
