RTA Renault Scenic 2: F9Q, et 803 ou 804 ou 816 ou 818, et filtre a particules
RTA Renault Scenic 2 / Moteur et périphériques / Alimentation carburant / Pompe d'amorçage
manuelle : Dépose - Repose / F9Q, et 803 ou 804 ou 816 ou 818, et filtre a particules
|
Matériel indispensable |
| station de charge de gaz réfrigérant |
|
Couples de serrage
|
| vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur 8 N.m |
Le pompe d'amorçage manuelle est indissociable du tuyau d'alimentation de carburant, pour déposer la pompe d'amorçage manuelle, déposer l'ensemble " tuyaux d'alimentation et de retour de carburant " .
IMPORTANT
Mettre des gants pendant l'opération.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache moteur,
- le protecteur sous moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant.
- Déposer :
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- la biellette de reprise de couple supérieure,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- le précatalyseur (voir 1 9 B , Echappement, Précatalyseur : Dépose - Repose) ,
- les fixations de l'écran thermique du tablier,
- les agrafes de l'insonorisant du tablier.
- Ecar ter l 'ensemble "é cran thermiqueinsonorisant " du tablier.
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Déposer le tuyau de liaison entre l'évaporateur et la bouteille déshydratante (voir Tuyau de liaison évaporateur - bouteille déshydratante : Dépose - Repose) (MR 370, 62A, Conditionnement d'air).
- Déposer le groupe hydraulique (voir Groupe hydraulique de freinage : Dépose - Repose) (MR 370, 38C, Antiblocage des roues).
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Déposer la vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur.
- Dégrafer le tuyau de liaison entre le condenseur et l'évaporateur.
- Débrancher le tuyau de liaison de l'évaporateur.
- Déposer le tuyau de prise de pression aval (1) de son adaptateur (2) vissé sur la ligne d'échappement.
ATTENTION
Ne jamais ouvrir le circuit de prise de pression
sauf au niveau des adaptateurs sur la ligne
d'échappement.
ATTENTION
Lors de la dépose du tuyau de prise de pression
de son adaptateur, maintenir impérativement
l'adaptateur avec une contre-clé.
- Déposer le capteur de température de filtre à particules aval (3) de son adaptateur (4) vissé sur la ligne d'échappement.
ATTENTION
Lors de la dépose du capteur de température de
son adaptateur, maintenir impérativement l'adaptateur
avec une contre-clé.
- Déposer les vis (5) du silentbloc du filtre à particules sur le berceau.
Nota :
Repérer à l'aide d'un marqueur la position des
supports de silentbloc d'échappement sur la
caisse.
- Déposer la vis (6) du silentbloc de la ligne d'échappement.
- Déposer la vis (7) du silentbloc du silencieux.
- Dégrafer le faisceau de l'écran thermique du filtre à particules en (8) .
- Reculer la ligne d'échappement vers l'arrière.

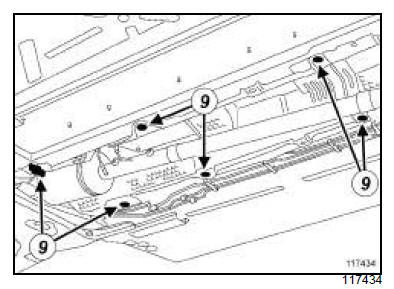

- Déposer les fixations (9) de l'écran thermique du filtre à particules.
- Reculer l'écran thermique du filtre à particules vers l'arrière.
Nota :
Bouger si nécessaire la ligne d'échappement
pour permettre à l'écran thermique de reculer.
Prendre garde à ce que l'écran thermique du filtre à par ticules ne soit pas bloqué par le flexible de liaison.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Dégrafer les tuyaux d'alimentation et de retour de carburant sous caisse en (10) .
IMPORTANT
Lors de cette opération, il est impératif de :
- ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
- faire attention aux projections de carburant en débranchant le raccord,
- protéger les zones sensibles à l'écoulement de carburant.
- Débrancher :
- le raccord sous caisse (11) du tuyau d'alimentation de carburant,
- le raccord sous caisse (11) du tuyau de retour de carburant.
- Débrancher :
- le raccord du tuyau d'alimentation de carburant sur le filtre à gazole,
- la raccord (12) du tuyau de retour de carburant.
Nota :
Plonger le raccord du tuyau d'alimentation de
carburant dans un récipient et actionner la
pompe d'amorçage manuelle pour vider le
gazole du tuyau d'alimentation de carburant.
- Dégrafer les tuyaux d'alimentation et de retour de carburant.
Nota :
Repérer le cheminement des tuyaux d'alimentation
et de retour de carburant.
- Déposer l'ensemble " tuyaux d'alimentation et de retour de carburant " .
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer l'ensemble " tuyaux d'alimentation et de retour de carburant " .
- Agrafer les tuyaux d'alimentation et de retour de carburant.
- Brancher :
- le raccord rapide du tuyau d'alimentation de carburant sur le filtre à gazole,
- la raccord rapide du tuyau de retour de carburant,
- le raccord rapide sous caisse du tuyau d'alimentation de carburant,
- le raccord rapide sous caisse du tuyau de retour de carburant.
- Agrafer les tuyaux d'alimentation et de retour de carburant sous caisse.
II - ÉTAPE FINALE
- Avancer l'écran thermique du filtre à particules.
- Agrafer le faisceau de l'écran thermique du filtre à particules.
- Reposer :
- les fixations de l'écran thermique du filtre à particules,
- la vis du silentbloc du silencieux,
- la vis du silentbloc de la ligne d'échappement,
- les vis du silentbloc du filtre à particules sur le berceau,
- le tuyau de prise de pression aval sur la ligne d'échappement (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose) ,
- le capteur de température aval sur la ligne d'échappement (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose) .
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Brancher sur l'évaporateur le tuyau de liaison condenseur- évaporateur.
- Agrafer le tuyau de liaison condenseur-évaporateur.
- Reposer la vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur.
- Serrer au couple la vis du raccord du tuyau de liaison entre le condenseur et l'évaporateur sur l'évaporateur (8 N.m).
- Reposer le groupe hydraulique (voir Groupe hydraulique de freinage : Dépose - Repose) (MR 370, 38C, Antiblocage des roues).
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Reposer le tuyau de liaison entre l'évaporateur et la bouteille déshydratante (voir Tuyau de liaison évaporateur - bouteille déshydratante : Dépose - Repose) (MR 370, 62A, Conditionnement d'air).
- Reposer :
- l'ensemble " écran thermique et insonorisant " sur le tablier,
- les agrafes de l'insonorisant du tablier,
- les fixations de l'écran thermique du tablier,
- le précatalyseur (voir 1 9 B , Echappement, Précatalyseur : Dépose - Repose) ,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la biellette de reprise de couple supérieure (voir 19D, Suspension moteur, Suspension pendulaire) ,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
- Remplir le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant.
- Reposer :
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- le protecteur sous moteur,
- le cache moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Amorcer le circuit de carburant à l'aide de la pompe d'amorçage manuelle.
