RTA Renault Scenic 2: F4R, et 770 ou 771 ou 776
Outillage spécialisé indispensable |
Car. 1363 Jeu de leviers de dégarnissage. |
Mot. 1202-01 Pince collier pour collier élastique (grand modèle). |
Mot. 1202-02 Pince collier pour collier élastique (petit modèle). |
Mot. 1448 Pince à distance pour colliers élastiques. |
Mot. 1390 Support pour dépose - repose groupe motopropulseur. |
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage |
vis de fixation supérieure de la façade avant 21 N.m |
vis de fixation inférieure de la façade avant 44 N.m |
vis de fixation avant du demi berceau 105 N.m |
vis de fixation arrière du demi berceau 21 N.m |
vis de fixation de roue 130 N.m |
- décoller la Durit à l'aide de l'outil (Car. 1363) ,
- ne pas utiliser de dégraissant, de nettoyant frein, ou tout autre produit,
- nettoyer la face d' appui de l'échangeur air-air et la Durit avec un chiffon sec non pelucheux,
- replacer le collier sur la même empreinte en cas de non remplacement de la Durit,
- remplacer impérativement la Durit ou\et l'échangeur air-air en cas de détérioration.
Risque de fuite et de déboîtement en cas de nonrespect de cette procédure.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les protecteurs moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les roues avant,
- les pare-boue droit et gauche,
- le protecteur sous moteur.
- Vidanger :
- la boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- les renforts latéraux (4) du demi berceau,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
F4R, et 770 ou 771

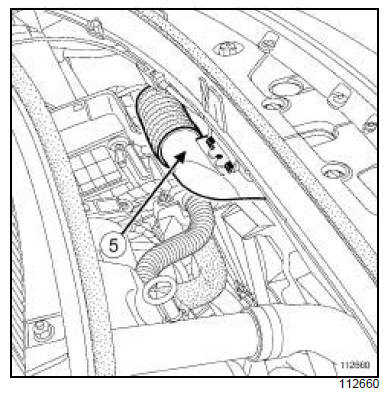

- Déposer le manchon (5) .
- Débrancher les connecteurs (6) .
- Dégrafer le câble d'ouverture de capot avant (7) .
- Déposer :
- l'agrafe (8) ,
- la fixation (9) .
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis de fixation (10) de la façade avant,
- la façade avant.
- Vidanger le circuit de refroidissement moteur (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
F4R, et 770 ou 771
- Débrancher le tuyau d'arrivée d'essence (11) de la rampe d'injection.
F4R, et 776
- Débrancher le tuyau d'arrivée d'essence (12) de la rampe d'injection.
- Débrancher :
- la Durit supérieure du radiateur de refroidissement, à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448) ,
- les connecteurs du groupe motoventilateur.
- Dégrafer le faisceau électrique du groupe motoventilateur.
F4R, et 776
- Déposer le conduit d'air de l'échangeur air-air (13) .
- Débrancher :
- le connecteur du capteur de pression de suralimentation (14) ,
- le connecteur du capteur de température d'air (15) ,
- le connecteur de la résistance du groupe motoventilateur (16) .
- Ecarter le conduit d'air (17) .
F4R, et 770 ou 771
Déposer le conduit de sortie du filtre à air (18) .
- Débrancher :
- les Durits du vase d'expansion du radiateur de refroidissement (19) ,
- le connecteur du pressostat sur le tuyau de conditionnement d'air inférieur du condenseur (20) .
- Déposer :
- les tuyaux de conditionnement d'air du condenseur (21) ,
- le tuyau de conditionnement d'air entre le compresseur de conditionnement d'air et la bouteille déshydratante (22) .
- Déposer l'ensemble de refroidissement.
- Débrancher les connecteurs du calculateur.
- Déposer :

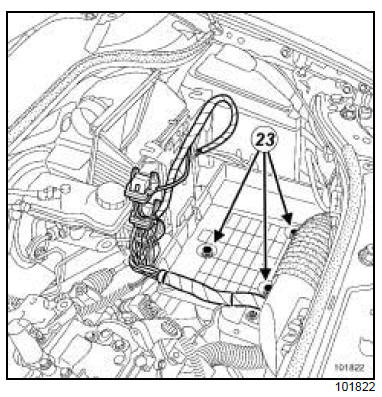

- les vis de fixation (23) du bac à batterie,
- le bac à batterie.
F4R, et 776
- Ecarter l'électrovanne de recirculation des vapeurs d'essence (24) .
- Dévisser la vis (25) .
- Tirer la patte de fixation de la pompe à eau électrique.
- Ecarter la pompe à eau électrique (26) .
- Déposer le support de la pompe électrique (27) .
- Déposer le support calculateur (28) .
- Dégrafer les résonateurs d'air.
- Déposer le boîtier filtre à air.
- Déposer :
- la vis de fixation de l'unité de protection et de commutation,
- le porte-fusible (29) ,
- le porte-relais (30) .
- Débrancher les connecteurs du faisceau de la platine relais.
- Débrancher la tresse de masse (31) .
F4R, et 770 ou 771
- Déposer le tuyau (32) d'assistance de freinage.
F4R, et 776
- Déposer le tuyau d'assistance de freinage (33) .
- Débrancher les Durits (34) et (35) à l'aide de l'outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot. 1448).
F4R, et 770 ou 771
- Débrancher le connecteur de la sonde à oxygène aval.
- Dégrafer les câbles des leviers sur la boîte de vitesses :
- pincer la commande de la boîte en (A),
- tirer la goupille en (B),
- lever la commande de la boîte de vitesse en (C).
F4R, et 770
- Déposer les commandes de la boîte de vitesses (36)
F4R, et 771
- Déposer :
- la rotule (37) du câble de contacteur multifonction,
- le câble (38) du contacteur multifonction en déverrouillant l'arrêt de gaine.
F4R, et 776
- Déposer les commandes de la boîte de vitesses.
F4R, et 770 ou 776

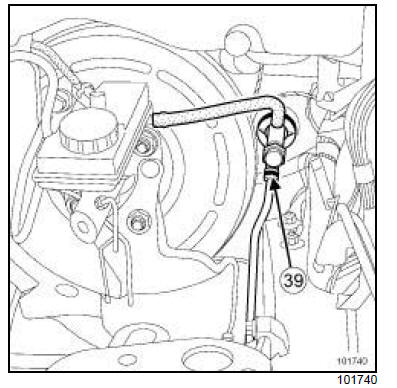

- Tirer l'agrafe (39) .
- Débrancher la canalisation d'alimentation de l'embrayage hydraulique.
- Déposer :
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions),
- les fixations de la descente d'échappement,
- la biellette de reprise de couple inférieure,

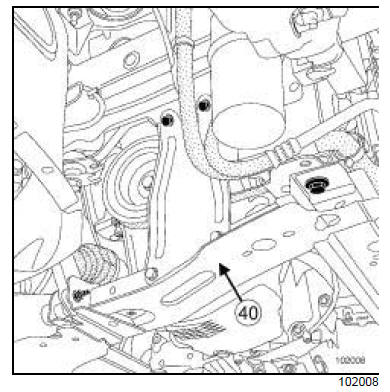

- le demi berceau (40) .
F4R, et 770 ou 776
- Mettre en place l'outil (Mot. 1390).
F4R, et 771
- Mettre en place l'outil (Mot. 1390).
- Repérer le support pendulaire moteur par rapport à la carrosserie.
- Déposer la suspension pendulaire moteur.
F4R, et 770 ou 776
- Déposer la suspension pendulaire de la boîte de vitesses.
F4R, et 771
- Déposer la suspension pendulaire de la boîte de vitesses.
- Tourner l'ensemble " moteur-boîte de vitesses " pour le déposer.
- Déposer l'ensemble " moteur-boîte de vitesses " .
REPOSE
- En cas de remplacement du moteur (voir Echange standard) (NT 6027A, 10A, Ensemble moteur et bas moteur).
- En cas de séparation du moteur et de la boîte de vitesses automatique, contrôler impérativement la position du convertisseur avant la repose de la boîte de vitesses automatique (voir Boîte de vitesses automatique : Dépose - Repose) (MR 370, 23A, Boîte de vitesses automatique).
- Positionner l'ensemble " moteur-boîte de vitesses " dans le véhicule.
- Reposer :
- la suspension pendulaire moteur (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) en respectant les repères,
- la suspension pendulaire boîte de vitesses (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la biellette de reprise de couple inférieure (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) .
- la biellette de reprise de couple supérieure (voir 1 9 D , Suspension moteur, Suspension pendulaire : Couple de serrage) ,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions).
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- la vis de fixation supérieure de la façade avant (21 N.m) ,
- la vis de fixation inférieure de la façade avant (44 N.m) ,
- la vis de fixation avant du demi berceau (105 N.m) ,
- la vis de fixation arrière du demi berceau (21 N.m).
- la vis de fixation de roue (130 N.m) ,
- Ajouter du liquide de frein dans le réservoir de liquide de frein.
Ne pas vriller les flexible de frein.
- Effectuer :
- le remplissage d'huile de boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) (MR 370, 21A, Boîte de vitesses mécanique),
- le remplissage d'huile moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le remplissage du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- le remplissage du circuit réfrigérant à l'aide d'une station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
F4R, et 770 ou 776
- Effectuer la purge de l'embrayage (voir Circuit d'embrayage : Purge) (MR 370, 37A, Commandes d'éléments mécaniques).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant).
