RTA Renault Scenic 2: K4J, et 730 - K4M, et 761 ou 766 ou 782 - F4R, et 770 ou 771 ou 776
|
Outillage spécialisé indispensable |
| Mot. 1495-01 Douille de 22 mm pour dépose - repose sondes à oxygène. |
|
Couples de serrage
|
| sonde à oxygène 45 N.m |
| goujons de la bride d'échappement 7 N.m |
| écrous de la bride d'échappement 21 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer le protecteur sous moteur.
K4J, et 730 - K4M, et 761 ou 766 ou 782 - F4R, et 770 ou 771
- Déposer la sonde à oxygène aval.
- Couper la ligne d'échappement (voir Echappement : Description) .
- Déposer :

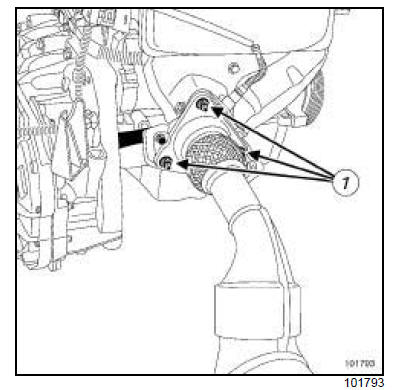

- les écrous (1) de bride d'échappement,
- le catalyseur.
REPOSE
L'ensemble " vis et écrous de serrage du manchon " doit être orienté de façon à éviter tout contact sous caisse.
Remplacer impérativement tout écran thermique détérioré.
- Reposer la sonde à oxygène aval.
- Serrer au couple la sonde à oxygène (45 N.m) à l'aide de l'outil (Mot. 1495-01).
- Reposer et serrer au couple si nécessaire les goujons de la bride d'échappement (7 N.m).
- Mettre en place :
- le catalyseur,
- le manchon (voir 19B, Echappement, Généralités)
- Procéder dans l'ordre inverse de la dépose.
- le joint de bride d'échappement,
- tous les tuyaux plastique d'admission d'air débranchés.
- Serrer au couple les écrous de la bride d'échappement (21 N.m).
- Serrer le manchon tout en soulageant la ligne d'échappement pour assurer l'alignement.
- Brancher la sonde à oxygène.
- Vérifier la présence et la bonne fixation de tous les écrans thermiques de la ligne d'échappement.
- Reposer le protecteur sous moteur.
- Vérifier l'absence de contact sous caisse.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
K9K, et 722 ou 728 ou 732
Couples de serrage
goujons de sortie de turbocompresseur
7 N.m
écrous de fixation du
catalyseur sur le turbocompresseur
26 N.m
vis de fixation ...
M9R, et 700
Matériel indispensable
dégoujonneuse à rouleau
sangle(s) de sécurité
Couples de serrage
goujons su ...
