RTA Renault Scenic 2: M9R, et 700

Matériel indispensable

dégoujonneuse à rouleau
sangle(s) de sécurité



Couples de serrage

goujons sur le turbocompresseur 14,5 N.m
vis de fixation des colliers supports du catalyseur sur le cartercylindres 21 N.m
les goujons du catalyseur 19,5 N.m
écrous de fixation du catalyseur sur le turbocompresseur 21 N.m
vis de fixation des demicolliers du catalyseur 21 N.m
vis de fixation de la béquille sur le catalyseur 8 N.m
écrous de fixation de la béquille sur le cartercylindres 21 N.m
écrous de fixation de la béquille sur le catalyseur 21 N.m
vis de la bride rotulée équipées de leurs ressorts 21 N.m
vis de fixation du silentbloc du silencieux 21 N.m
vis de fixation du silentbloc de la ligne d'échappement 21 N.m



IMPORTANT Lors de la manipulation, porter des gants anti-coupure.

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

  • les protecteurs du moteur,
  • la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).

Catalyseur : Dépose - Repose

  • les vis de fixation (1) de l'écran d'accès du filtre à air,
  • l'écran d'accès du filtre à air,
  • la vis de fixation (2) de la cloison de boîte à eau.

Catalyseur : Dépose - Repose

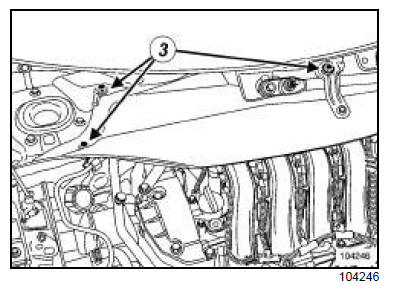

  • les vis de fixation (3) de la cloison de boîte à eau,
  • la cloison de boîte à eau.

Catalyseur : Dépose - Repose

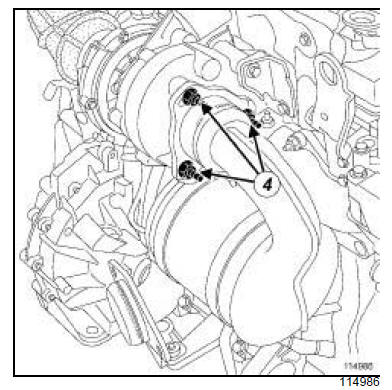

  • les écrous de fixation (4) du catalyseur sur le turbocompresseur,
  • le protecteur sous moteur.

Catalyseur : Dépose - Repose

  • la biellette de reprise de couple inférieure (voir 19D, Suspension moteur, suspension pendulaire arrière : Dépose - Repose),
  • la vis de fixation (5) de la béquille sur le catalyseur,
  • les écrous de fixation (6) de la béquille sur le catalyseur,
  • les écrous de fixation (7) de la béquille sur le carter- cylindres,
  •  la béquille du catalyseur,
  •  les goujons sur le catalyseur à l'aide d'une dégoujonneuse à rouleau.

Catalyseur : Dépose - Repose

Catalyseur : Dépose - Repose

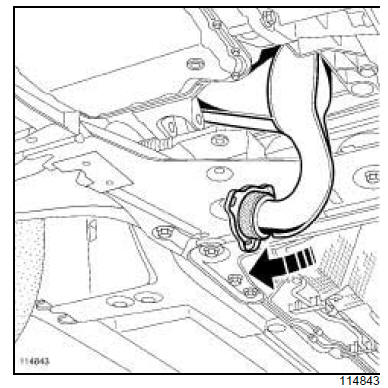

Nota : Repérer à l'aide d'un marqueur la position des supports de silentbloc d'échappement sur la caisse.
  • la vis de fixation (9) du silentbloc de la ligne d'échappement,
  • la vis de fixation (10) du silentbloc du silencieux.

Catalyseur : Dépose - Repose

  • la vis de fixation (11) de la patte de maintien des commandes de la boîte de vitesses,
  • la patte de maintien des commandes de la boîte de vitesses.

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

Catalyseur : Dépose - Repose

  • les vis de fixation (12) des demi-colliers du catalyseur,
  • les demi-colliers (13) du catalyseur.

  • les vis de fixation (14) des colliers supports du catalyseur,
  • les colliers supports du catalyseur.

Catalyseur : Dépose - Repose

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

  • de la ligne d'échappement,
  • du catalyseur en cas de réutilisation,
  • du turbocompresseur.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

Catalyseur : Dépose - Repose

  • le joint neuf entre le catalyseur et le turbocompresseur,
  • le catalyseur.
  • les écrous neufs du catalyseur sur le turbocompresseur,
  • les demi-colliers neufs du catalyseur.
  • les vis de fixation des demi-colliers du catalyseur,
  • la béquille du catalyseur,
  • la vis de fixation de la béquille sur le catalyseur,
  • les écrous de fixation de la béquille sur le catalyseur,
  • les écrous de fixation de la béquille sur le carter-cylindres.
  • les écrous de fixation du catalyseur sur le turbocompresseur (21 N.m) ,
  • les vis de fixation des demi-colliers du catalyseur (21 N.m) ,
  • la vis de fixation de la béquille sur le catalyseur (8 N.m) ,
  • les écrous de fixation de la béquille sur le carter- cylindres (21 N.m) ,
  • les écrous de fixation de la béquille sur le catalyseur (21 N.m).
  • la patte de maintien des commandes de la boîte de vitesses,
  • la vis de fixation de la patte de maintien des commandes de la boîte de vitesses.

III - ÉTAPE FINALE

  • la vis de fixation du silentbloc de la ligne d'échappement en alignant les repères,
  • la vis de fixation du silentbloc du silencieux en alignant les repères,
  • les vis de la bride rotulée équipées de leurs ressorts.
  • Serrer au couple :
  • les vis de la bride rotulée équipées de leurs ressorts (21 N.m) ,
  • la vis de fixation du silentbloc du silencieux (21 N.m) ,
  • la vis de fixation du silentbloc de la ligne d'échappement (21 N.m).
  • le protecteur sous moteur,
  • la cloison de boîte à eau,
  • les vis de fixation de la cloison de boîte à eau,
  • l'écran d'accès du filtre à air,
  • les vis de fixation de l'écran d'accès du filtre à air,
  • la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
  • les protecteurs du moteur.
