RTA Renault Scenic 2: F9Q
DÉPOSE
- Déposer les caches du moteur.

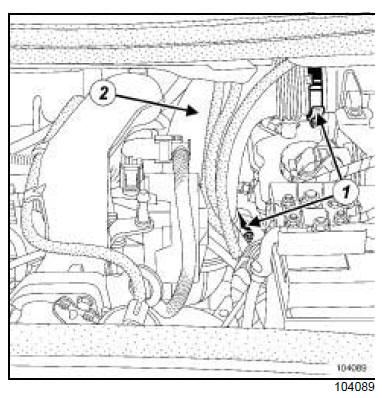

- Desserrer les colliers (1) du conduit d'air.
- Retirer le conduit d'air (2) .

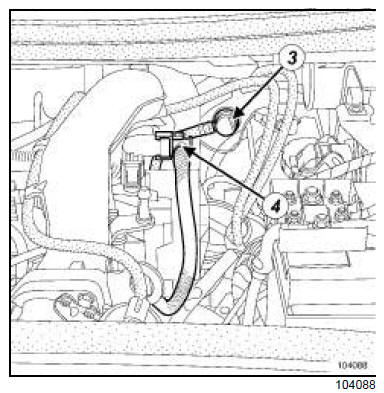

- Débrancher le tube de dépression côté amplificateur de freinage (3) .
- Tirer en tournant le clapet de retenue pour l'extraire de la rondelle d'étanchéité en caoutchouc.
- Débrancher le tube de dépression côté pompe à vide (4) .
REPOSE
- Vérifier l'état de la rondelle d'étanchéité et du clapet de retenue.
- Remplacer les pièces défectueuses.
- Procéder dans le sens inverse de la dépose.
F4R ou K4J ou K4M
DÉPOSE
Déposer les caches du moteur.
Desserrer les colliers (1) du conduit d'air.
Déposer le conduit d'air (2) .
Débrancher le tube de dépr ...
K9K
DÉPOSE
Déposer les caches du moteur.
Débrancher le tube de dépression côté amplificateur
de freinage (1) .
Tirer en tournant le clapet de ret ...
D'autres materiaux:
F4R ou F9Q
Outillage spécialisé indispensable
Mot. 1677 Secteur d'immobilisation du
volant moteur.
Emb. 1604 Outil de compression
d'embrayage pour réarmement
système de rattrapage.
Emb. 1518 Collection de centreurs de
frictions d'emb ...
