RTA Renault Scenic 2: K9K, et 722 ou 728 ou 732
Couples de serrage
|
goujons de sortie de turbocompresseur 7 N.m |
écrous de fixation du catalyseur sur le turbocompresseur 26 N.m |
vis de fixation de la béquille amont sur le moteur 44 N.m |
vis de fixation de la béquille aval sur la boîte de vitesses 21 N.m |
vis de fixation de la béquille amont sur le catalyseur 25 N.m |
vis de fixation de la béquille aval sur le catalyseur 21 N.m |
vis de fixation du support de la ligne d'échappement sur la caisse 21 N.m |
goujons de la bride d'échappement en sortie du catalyseur 7 N.m |
écrous de la bride d'échappement 21 N.m |
vis de la bride rotulée munie de leur ressort 21 N.m |
vis de fixation de cache batterie 4 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les grilles d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).

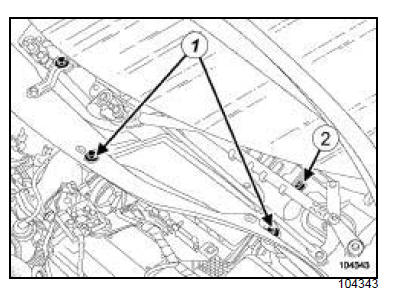

- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la boîte à eau.
- Déposer :

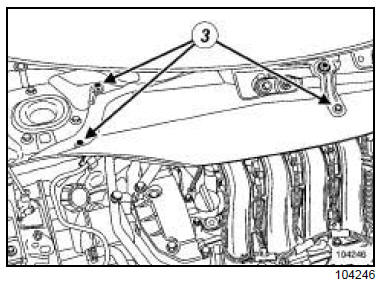

- les vis de fixation (3) de la boîte à eau,
- la cloison de la boîte à eau.
- Déposer le protecteur sous moteur.
- Déposer :

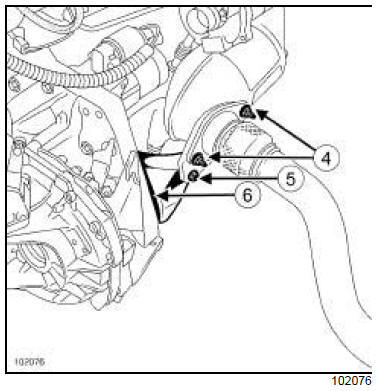

- les fixations (4) de la bride d'échappement,
- la fixation (5) de la béquille aval du catalyseur.
- Desserrer les autres fixations de la béquille sur la boîte de vitesses.
- Déposer la béquille aval (6) du catalyseur.

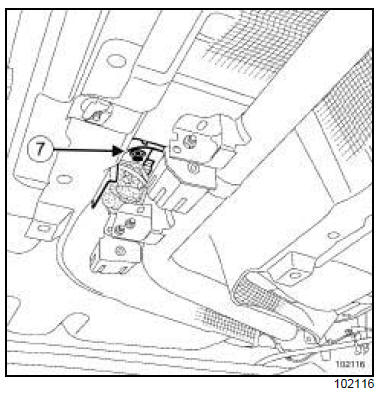

- Déposer la vis de fixation (7) du silentbloc de la ligne d'échappement sur la caisse.

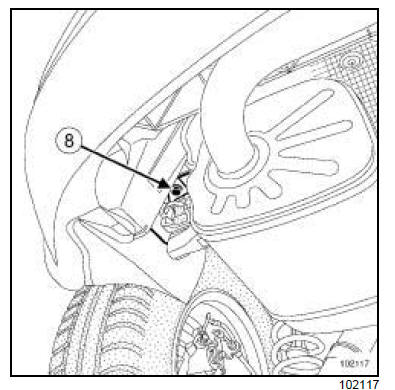

- Déposer la vis de fixation (8) du silentbloc du silencieux.
- Reculer la ligne d'échappement vers l'arrière.
- Déposer :
- les vis de fixation de la béquille amont du catalyseur,

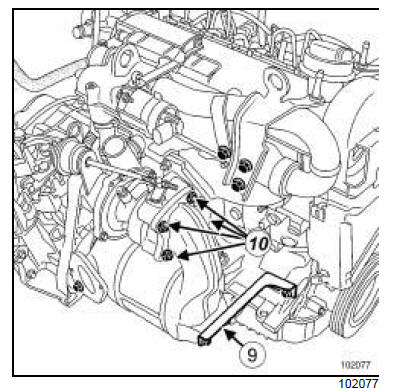

- la béquille amont (9) du catalyseur,
- les écrous de fixation (10) du catalyseur sur le turbocompresseur,
- le catalyseur.
REPOSE
- les joints du catalyseur,
- les goujons de bride turbocompresseur - catalyseur.
- Serrer au couple les goujons de sortie de turbocompresseur (7 N.m).
- Mettre en place le catalyseur.
- Serrer dans l'ordre et jusqu'au contact :
- les vis de la béquille amont sur le moteur,
- les vis de la béquille amont sur le catalyseur,
- les vis de la béquille aval sur la boîte de vitesses,
- les vis de la béquille aval sur le catalyseur,
- les écrous de fixation du catalyseur sur le turbocompresseur.
- Serrer dans l'ordre et aux couples :
- les écrous de fixation du catalyseur sur le turbocompresseur (26 N.m) ,
- les vis de fixation de la béquille amont sur le moteur (44 N.m) ,
- les vis de fixation de la béquille aval sur la boîte de vitesses (21 N.m) ,
- la vis de fixation de la béquille amont sur le catalyseur (25 N.m) ,
- la vis de fixation de la béquille aval sur le catalyseur (21 N.m) ,
- la vis de fixation du support de la ligne d'échappement sur la caisse (21 N.m).
K9K, et 722 ou 728
- Serrer aux couples :
- les goujons de la bride d'échappement en sortie du catalyseur (7 N.m) ,
- les écrous de la bride d'échappement (21 N.m).
K9K, et 732
- Serrer aux couples les vis de la bride rotulée munie de leur ressort (21 N.m).
- Procéder dans l'ordre inverse de la dépose.
- Reposer le protecteur sous moteur.
- Vérifier l'absence de contact sous caisse.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache batterie (4 N.m).
