RTA Renault Scenic 2: JH3 ou JR5 ou ND0 ou PK4, et Direction a gauche
Outillage spécialisé indispensable |

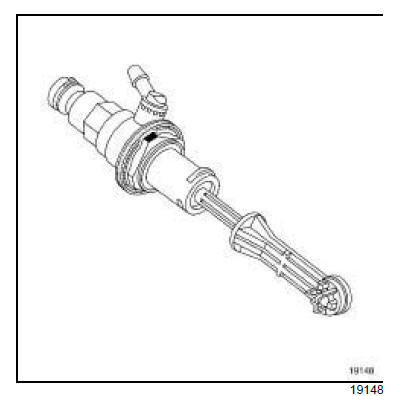

Emb. 1797 Douille de 24 mm pour dépose - repose émetteur embrayage |
DÉPOSE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache du moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les deux vis de fixation (1) de l'écran d'accès filtre à air,
- l'écran d'accès filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac de la batterie avec le calculateur d'injection,
- le boîtier de filtre à air (voir Boîtier de filtre à air : Dépose - Repose) (MR 370, 12A, Mélange carburé).
- Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur à l'aide d'une seringue.
JH3 ou JR5
- Soulever l'agrafe (4) .
- Tirer d'un cran la canalisation de la commande d'embrayage.
ND0
- Appuyer sur l'agrafe (5) avec la main tout en tirant sur le tuyau.
- Tirer d'un cran la canalisation de la commande d'embrayage.
PK4
- Déposer :
- le protecteur sous moteur,
- le bouchon de purge (6) .
- Tourner dans le sens antihoraire l'extrémité (7) du cylindre récepteur jusqu'à sa butée.
- Raccorder un tuyau transparent à l'orifice de purge relié à un récipient vide placé en-dessous de l'orifice de purge.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
- Placer un chiffon sous l'orifice (8) .
- Désaccoupler la canalisation du réservoir de liquide de frein.
- Placer des bouchons sur les orifices.
- Placer un chiffon sous l'émetteur.
- Retirer l'agrafe de raccord sur l'émetteur (9) .
- Désaccoupler la canalisation.
- Placer des bouchons sur les orifices.
- Désaccoupler la rotule de l'émetteur de la pédale de débrayage dans l'habitacle.
- Déposer dans le compartiment moteur l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil (Emb. 1797).
REPOSE
- Vérifier l'état des joints.
- Procéder dans l'ordre inverse de la dépose.
- Lubrifier avec du liquide de frein les deux extrémités de la canalisation d'alimentation pour faciliter l'emmanchement sur le piquage du réservoir de liquide de frein.
- L'émetteur possède un détrompeur, une seule position existe.
- Effectuer la purge de la commande d'embrayage (voir 37A, Commandes d'éléments mécaniques, Circuit d'embrayage : Purge)
- Vérifier le bon fonctionnement du système d'embrayage.
- Régler le contacteur de position de pédale d'embrayage (voir 37A, Commandes d'éléments mécaniques, Capteur de position de pédale d'embrayage : Dépose - Repose)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
